Мультиметр полезен не тогда, когда им хаотично касаются всех площадок, а когда каждое измерение отвечает на один вопрос. В FPV-сборке это обычно три разных задачи: есть ли опасное замыкание без питания, приходит ли напряжение на нужную линию и сохраняется ли оно под нагрузкой. Смешивание этих режимов может сжечь предохранитель прибора, замкнуть LiPo щупом или скрыть настоящую причину.

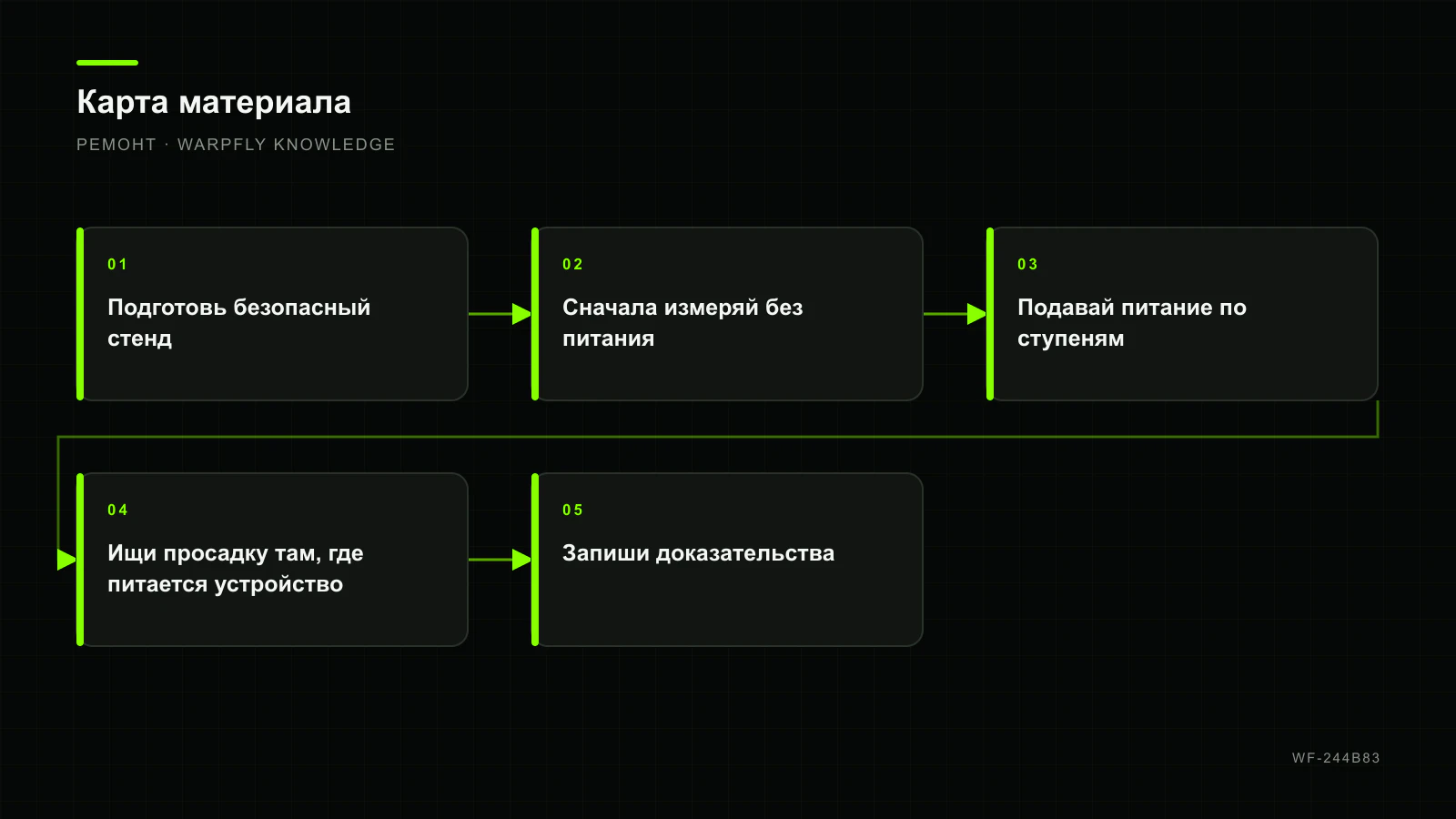

Подготовь безопасный стенд
Сними пропеллеры, отключи LiPo и USB, вынь карту памяти и отсоедини неизвестную периферию. Осмотри плату под увеличением: полярность разъёмов, капли припоя, волоски провода, смятые шлейфы, повреждение после удара. Для первого запуска используй процедуру со smoke stopper, а системный поиск симптома веди по карте диагностики FPV-дрона.
Чёрный щуп поставь в COM, красный — в гнездо напряжения и сопротивления. Перед работой замкни щупы между собой и запиши сопротивление самих проводов. Если прибор был настроен на ток, верни провод из амперного гнезда: подключённый поперёк LiPo амперметр фактически создаёт короткое замыкание.
Сначала измеряй без питания
Прозвонка и сопротивление выполняются только на обесточенной цепи. Fluke отдельно предупреждает отключать питание и разряжать конденсаторы до таких измерений. Проверь, что плюс входа не соединён напрямую с землёй, затем повтори для доступных 5-вольтовой и 3,3-вольтовой линий. Звуковой сигнал — не универсальный порог короткого замыкания: у разных приборов он включается при разном сопротивлении.
Конденсаторы могут сначала выглядеть как низкое сопротивление, а затем заряжаться от измерительного тока, поэтому оценивай изменение показания во времени. Не объявляй плату исправной или мёртвой по одному числу из чужого форума. Сравни с документацией конкретного FC и, если возможно, с заведомо исправной такой же платой в одинаковом состоянии.
Подавай питание по ступеням
- Подключи только USB и проверь, какие линии по схеме платы должны появиться от USB.
- Отключи USB и подай ограниченное основное питание без периферии.
- Измерь VBAT на входе платы, затем выходы регуляторов 5 В и 3,3 В относительно общей земли.
- Подключай RX, GPS, камеру и VTX по одному, каждый раз повторяя измерение.
Betaflight указывает, что MCU и датчики обычно работают от 3,3 В, а часть периферии — от 5 В; точные линии и пределы определяет производитель платы. Если напряжение есть на входе регулятора, но отсутствует на выходе, отключи нагрузку и повтори тест. Если без нагрузки линия восстанавливается, ищи перегрузку или ошибку в подключённом устройстве, а не меняй регулятор наугад.
Ищи просадку там, где питается устройство
Напряжение в покое не показывает поведение под нагрузкой. Зафиксируй чёрный щуп на надёжной земле, измеряй на контактах потребителя и создай безопасную штатную нагрузку: запуск VTX с обдувом, движение сервопривода без механического упора или работа GPS/RX. Падение на дальнем конце при нормальном выходе BEC указывает на разъём, провод, шов или общую землю.
Не измеряй силовой ток обычным мультиметром, пока не проверил предел прибора, предохранитель, проводку и способ включения в разрыв. Для тяговой линии безопаснее подходящий watt meter или токовые клещи постоянного тока. Быстрые выбросы мультиметр не показывает; роль Low ESR-конденсатора и границы такого измерения разобраны в отдельном материале.
Запиши доказательства
Для каждой точки сохрани источник питания, режим прибора, напряжение без нагрузки и под нагрузкой, подключённые устройства и температуру компонентов. Меняй только один фактор за шаг. Ремонт завершён не когда загорелся светодиод, а когда все нужные линии соответствуют документации, не проседают при штатной работе и сборка повторно проходит ограниченный запуск.
