Русская редакционная адаптация WARPfly на основе статьи Oscar Liang о конденсаторах в FPV-сборках.
Моторы и ESC FPV-коптера переключают большие токи с высокой частотой. Провод аккумулятора и сама разводка имеют индуктивность, поэтому быстрые изменения тока создают выбросы напряжения и широкополосный электрический шум. Электролитический Low ESR-конденсатор на входе ESC помогает поглотить часть этих импульсов и стабилизировать питание. Он полезен, но не является универсальным лекарством от любого шума или вибраций.
Что именно делает конденсатор
Конденсатор накапливает небольшой запас энергии и способен быстро принять либо отдать ток. В силовой линии коптера он сглаживает краткие перепады, возникающие при коммутации моторов. Низкое эквивалентное последовательное сопротивление — Low ESR — позволяет ему эффективнее работать с быстрыми импульсами и меньше нагреваться.
Практический эффект может проявляться как уменьшение высокочастотных выбросов, более чистая аналоговая картинка и снижение нагрузки на электронику. Особенно заметен он на мощных 4S/6S-сборках, при длинной аккумуляторной косе или шумных ESC. Но конденсатор не исправляет повреждённый мотор, плохую пайку, неправильно проложенную видеолинию или механический резонанс рамы.
Как выбрать напряжение
Рабочее напряжение конденсатора должно быть выше максимального напряжения полностью заряженного аккумулятора, а не только его номинала. Одна LiPo-ячейка обычно заряжается до 4,2 В, поэтому 4S достигает 16,8 В, а 6S — 25,2 В. Распространённый практический минимум — конденсатор на 25 В для 4S и на 35 В для 6S. Запас особенно важен, потому что компонент должен принимать выбросы поверх батарейного напряжения.
Более высокий класс напряжения обычно увеличивает размер и массу. Не нужно ставить самый крупный компонент, который физически помещается: выбери достаточный запас, проверь габариты и защити корпус от ударов. Конденсатор с недостаточным напряжением способен разрушиться, вздуться или потерять параметры.
Ёмкость и размер
Для полноразмерных FPV-квадов часто используют электролитические Low ESR-конденсаторы порядка сотен или тысячи микрофарад. Конкретная ёмкость зависит от напряжения, мощности, длины проводов и качества фильтрации на ESC. Большая ёмкость может сильнее сглаживать низкочастотную часть помех, но занимает место и не отменяет правильную разводку.
На маленьком whoop огромный электролит может весить непропорционально много и вообще не понадобиться, если плата уже имеет достаточную фильтрацию. На тяжёлом 6S-коптере слишком маленький компонент, наоборот, даст ограниченный эффект. Ориентируйся на рекомендацию производителя ESC и проверяй результат по картинке, логам и поведению питания.
Где установить
Лучшее базовое место — непосредственно между плюсом и минусом аккумуляторного входа ESC. Чем короче выводы, тем меньше их собственная индуктивность и тем лучше конденсатор подавляет быстрый выброс. Если рядом с площадками нет места, компонент можно вынести на коротких проводах, но длинный «хвост» уменьшает эффективность.
В некоторых компоновках конденсатор ставят у разъёма аккумулятора. Это может быть удобно, однако сначала стоит попытаться разместить его ближе к источнику коммутационного шума — силовой плате. Закрепи корпус мягким материалом и стяжкой так, чтобы он не бился о раму и не попадал под пропеллер.
Полярность и безопасная пайка
Большинство электролитических конденсаторов полярные. Полоса на корпусе обычно отмечает отрицательный вывод, а более длинная ножка нового компонента — положительный, но перед пайкой сверяйся с маркировкой конкретной модели. Ошибка полярности опасна: при подаче питания конденсатор может нагреться и разрушиться.
- Полностью обесточь сборку и разряди установленный конденсатор через подходящую нагрузку.
- Подтверди мультиметром, где на ESC плюс и минус.
- Укороти выводы до разумного минимума и изолируй оголённые участки.
- Припаяй компонент, не перегревая корпус длительным касанием.
- Осмотри полярность повторно и прозвони отсутствие короткого замыкания.
- Первое включение выполни без пропеллеров через smoke stopper.
Когда искать другую причину
- Линии в видео меняются вместе с механической вибрацией или пропадают при остановке конкретного мотора.
- ESC или разъём заметно нагреваются из-за плохого контакта.
- Питание камеры взято с шумной точки вместо стабилизированного выхода.
- Сигнальные провода идут в одной петле с фазами моторов и силовой косой.
- У мотора повреждены подшипники, магниты или обмотка.
Конденсатор снижает последствия импульсного шума, но не должен маскировать неисправный силовой тракт. Если он сильно греется, вздулся или имеет повреждение оболочки, сборку нельзя включать до замены и диагностики.
Грамотно выбранный Low ESR-конденсатор — недорогая страховка для силовой электроники. Достаточное рабочее напряжение, правильная полярность, короткое подключение и механическая защита важнее погони за максимальной ёмкостью.

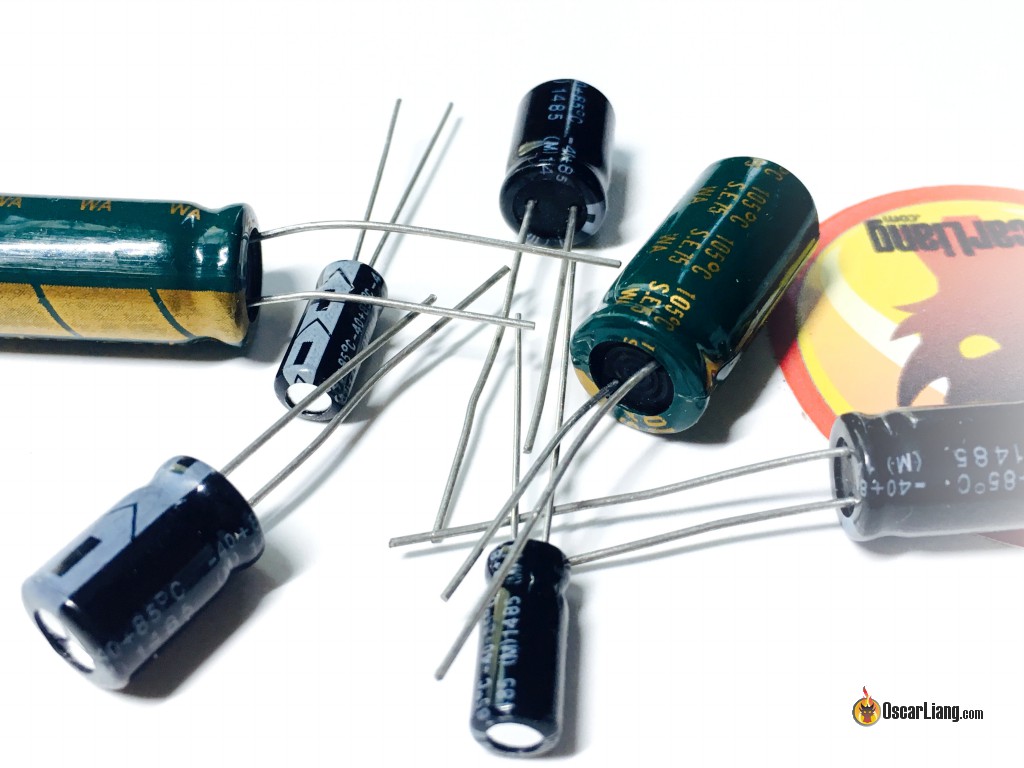

Материал подготовлен редакцией WARPfly как самостоятельная русская адаптация технической темы Oscar Liang. Фотография Oscar Liang используется с разрешения и обязательной подписью источника.
