Русская редакционная адаптация WARPfly на основе статьи Oscar Liang «LQ, RSSI and SNR — RC Link Signal Indicators Explained».

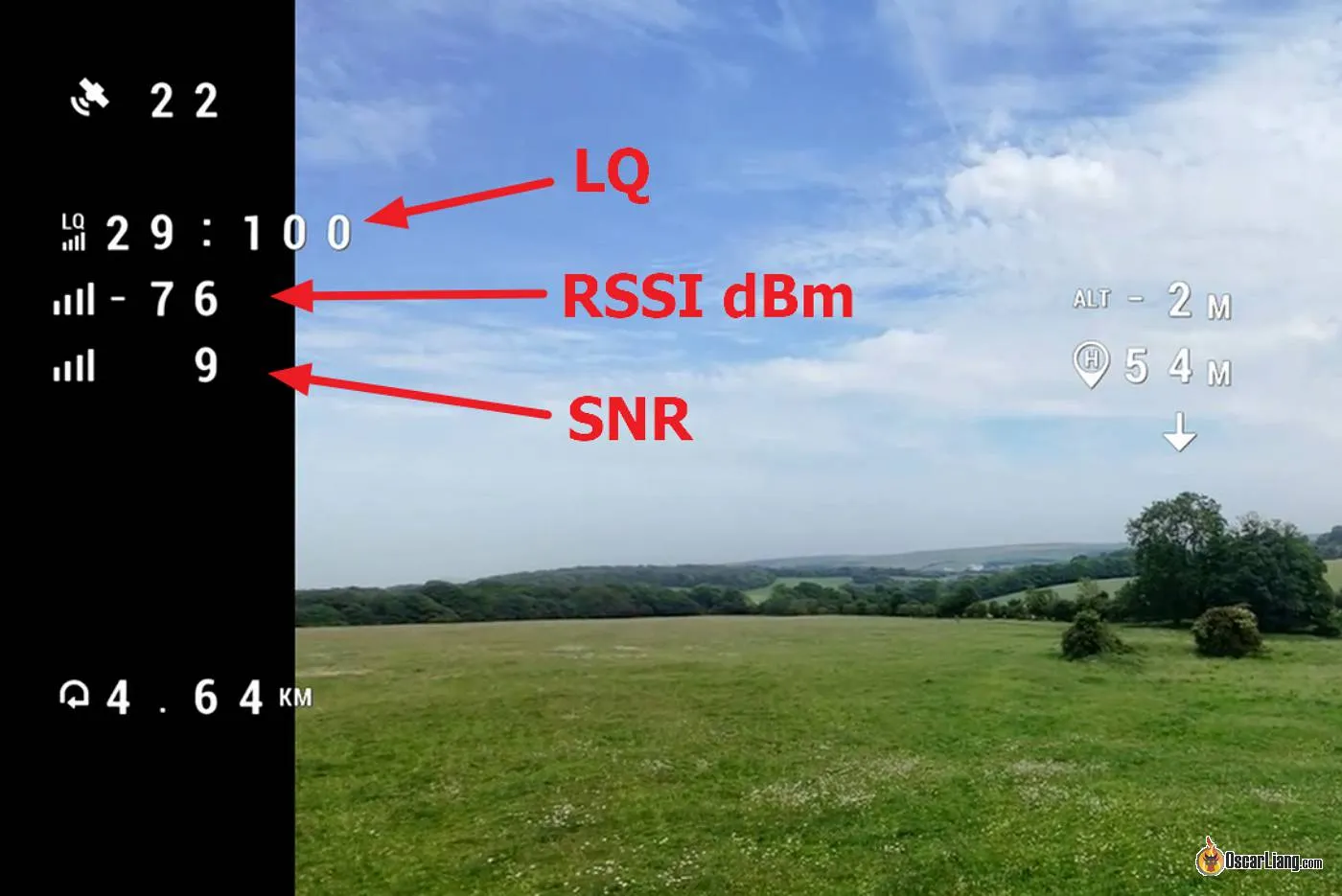

У радиолинии FPV-коптера нет одного универсального индикатора «всё хорошо». В OSD можно увидеть LQ, RSSI в процентах или dBm, SNR и режим передачи пакетов. Эти числа описывают разные стороны связи, поэтому попытка оставить только один показатель часто создаёт ложную уверенность. Практичный минимум для ExpressLRS — одновременно видеть LQ и RSSI dBm, а SNR использовать как дополнительную подсказку о помехах.
Что измеряет LQ
LQ, или Link Quality, показывает долю корректно принятых управляющих пакетов за короткий интервал. Если передатчик отправил сто пакетов, а приёмник разобрал девяносто восемь, качество линии будет близко к 98%. Это прямой ответ на вопрос, сколько команд действительно доходит до коптера.
Однако LQ не обязан плавно уменьшаться с расстоянием. При чистом эфире он способен долго держаться около максимума, а затем быстро провалиться, когда сигнал приблизится к пределу чувствительности выбранного режима. Поэтому высокий LQ не означает, что запас огромен. Пилоту важно следить не только за текущим процентом, но и за тем, насколько сигнал близок к чувствительности приёмника.
Зачем нужен RSSI в dBm
RSSI dBm описывает мощность принятого сигнала. Значения отрицательные: −60 dBm сильнее, чем −90 dBm. По мере удаления коптера показатель обычно становится более отрицательным, поэтому он лучше LQ показывает постепенное сокращение запаса. Сравнивать его нужно не с произвольной «красной зоной», а с пределом чувствительности конкретной частоты пакетов.
У разных режимов ExpressLRS разная чувствительность. Быстрый режим передаёт команды чаще, но обычно требует более сильного сигнала. Медленный режим даёт больший энергетический запас, но увеличивает задержку. Актуальные значения публикуются в официальной документации ExpressLRS; таблицу не стоит запоминать навсегда или переносить из старого ролика, потому что набор режимов и телеметрия меняются между поколениями прошивки.
Для предупреждения нужен запас над пределом чувствительности. Документация ExpressLRS предлагает ориентироваться примерно на 5–10 dB до границы выбранного режима. Это не «дальность в метрах»: на результат влияют расположение антенн, мощность, препятствия, поляризация, шум и качество установки.
Что рассказывает SNR
SNR — отношение полезного сигнала к шуму. Высокое значение означает, что приёмнику легко отличить пакеты от фона. Низкое или отрицательное ещё не всегда означает немедленный failsafe: современные модуляции способны работать ниже уровня шума. Но резкое ухудшение SNR рядом с источником помех помогает понять, почему связь ведёт себя хуже ожидаемого при нормальном RSSI.
SNR особенно полезен при диагностике. Если RSSI предсказуемо уменьшается с расстоянием, а SNR внезапно рушится в определённом направлении или месте, стоит искать внешний шум, затенение антенной рамой либо проблему с поляризацией. В некоторых режимах протокол не передаёт полезное значение SNR, поэтому ноль нельзя автоматически трактовать как неисправность.
Что вывести в OSD
- LQ — показывает, начинают ли теряться управляющие пакеты.
- RSSI dBm — помогает видеть, как уменьшается реальный запас до чувствительности режима.
- режим пакетов или RF mode — нужен, чтобы правильно интерпретировать предел RSSI.
- SNR — полезен для поиска помех, если доступен в выбранной версии и режиме.
Процентный RSSI часто нормализован и хуже подходит для технического решения, чем исходное значение в dBm. Если места мало, оставь LQ, RSSI dBm и предупреждение, настроенное под используемый packet rate. После обновления ExpressLRS заново проверь назначение телеметрических полей: обозначение режима в новых поколениях протокола может отличаться от старых таблиц.
Как проверить связь до дальнего вылета
- Убедись, что антенны передатчика и приёмника целы, а активные элементы не закрыты углепластиком или аккумулятором.
- Зафиксируй packet rate и мощность, с которыми собираешься летать. Динамическую мощность проверяй отдельно.
- Выполни наземный range test на пониженной мощности и посмотри, меняются ли LQ и RSSI логично.
- Сделай короткий полёт на открытом месте, не уходя за препятствия, и запомни нормальные показатели своего аппарата.
- Настрой предупреждение с запасом до официального порога чувствительности, а не непосредственно на границе failsafe.
Разворот нужно начинать до потери пакетов. Если LQ уже нестабилен, а RSSI подошёл к пределу режима, дополнительная сотня метров может закончиться резко, особенно при обратном развороте антенной или снижении за препятствие.
Хорошая оценка радиолинии строится на сочетании показателей. LQ отвечает за фактически доставленные команды, RSSI dBm показывает запас сигнала, SNR помогает увидеть шум, а режим передачи задаёт контекст. Вместе они позволяют принимать решение раньше, чем связь превратится в failsafe.
Материал подготовлен редакцией WARPfly как самостоятельная русская адаптация темы Oscar Liang и сверен с официальным руководством ExpressLRS. Фотография Oscar Liang используется с разрешения и обязательной подписью источника.
