Качество FPV-видео определяется всей цепочкой: передатчик, его питание и охлаждение, кабель, антенна на модели, пространство, приёмные антенны и настройки очков. Увеличение мощности не исправляет несовместимый режим, повреждённый коаксиал или закрытую карбоном антенну.

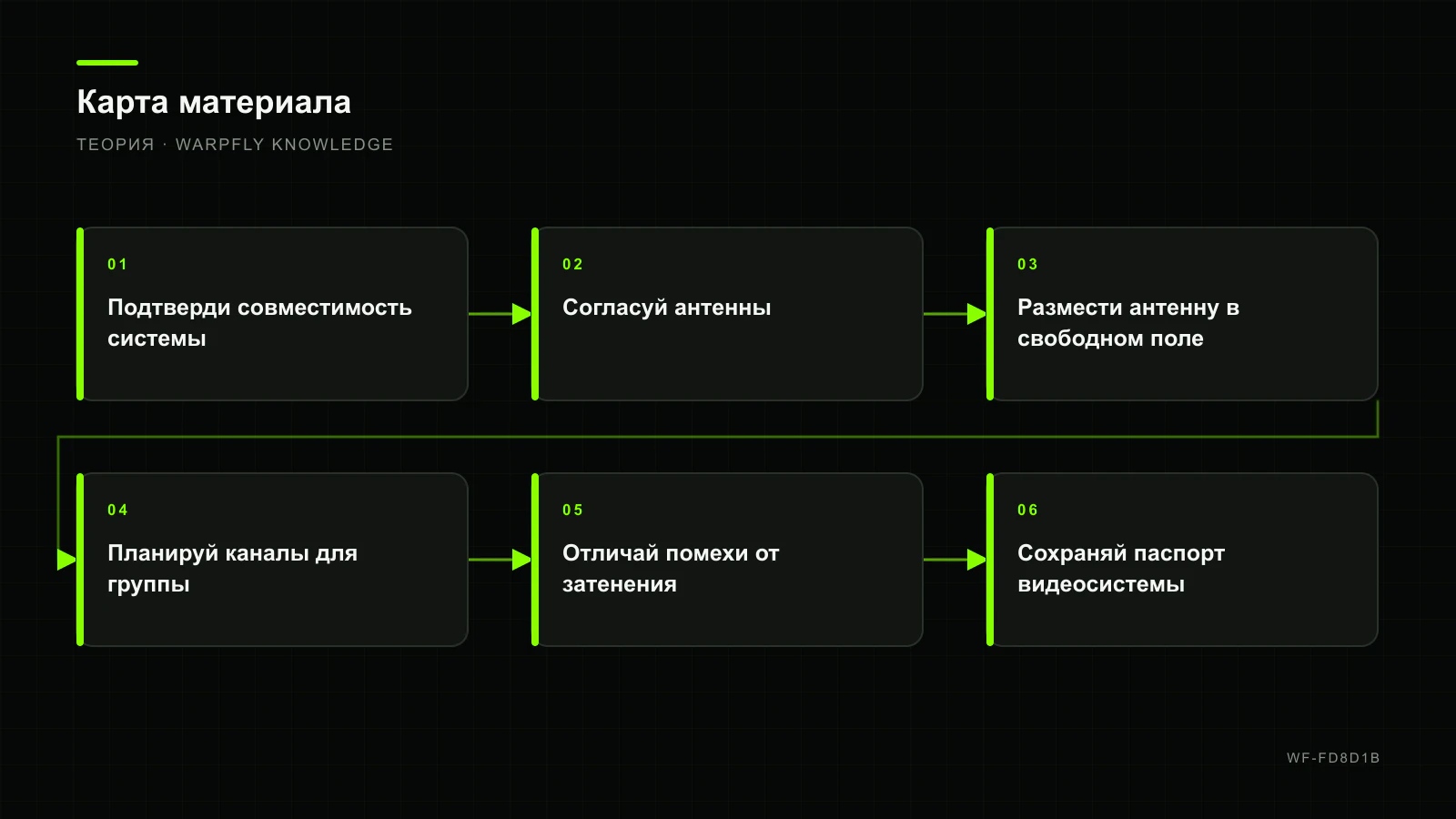

Подтверди совместимость системы
Для цифрового комплекта сверь поколения камеры, air unit, очков и контроллера по официальной таблице и руководству установленной версии. Обновление одной части может потребовать согласованной firmware остальных. Для аналога проверь диапазон, таблицу каналов и фактическую частоту: одинаковое название канала в разных сетках не всегда означает одно значение.
Согласуй антенны
Антенна должна соответствовать диапазону и разъёму. Для круговой поляризации передающая и приёмная стороны должны использовать одинаковое направление RHCP или LHCP. Разные поляризации создают потери; линейная и круговая могут работать рядом, но это компромисс. Не включай VTX без рекомендованной антенны.
Размести антенну в свободном поле
Карбон, аккумулятор, камера и силовая проводка экранируют или меняют диаграмму. Закрепи излучающую часть вне рамы, защити коаксиал от пропеллера и разгрузи разъём от удара. На приёмной стороне используй ориентацию, соответствующую диаграмме конкретной антенны, а не её внешнему виду.
Планируй каналы для группы
- Запиши фактические частоты всех пилотов и оборудования площадки.
- Назначь разнесённые каналы до включения передатчиков.
- Включай модели по одной и проверяй чужие экраны.
- Не меняй канал или мощность без объявления группе.
- Соблюдай местные ограничения по частоте и мощности.
Отличай помехи от затенения
Если изображение ухудшается при определённом развороте модели, вероятна диаграмма антенны или затенение рамой. Если проблема появляется рядом с металлом и строениями, учитывай multipath. Если ухудшение совпадает с включением другого VTX, исследуй частотный план и перегрузку приёмника. Тестируй на малой дальности, повторяя ориентацию и записывая DVR.
Устойчивая видеолиния подтверждается серией наземных и коротких лётных тестов. Задай точку разворота до полной потери изображения и никогда не используй дальность чужой сборки как гарантию своей.
Сохраняй паспорт видеосистемы
Запиши firmware всех цифровых компонентов или сетку и частоту аналогового VTX, типы антенн, поляризацию, мощность и их физическое положение на модели. После ремонта коаксиала, переноса антенны или обновления повтори один и тот же маршрут проверки. Сравнивай DVR и условия, а не субъективное впечатление от одного вылета.
