Русская редакционная адаптация WARPfly на основе материала Oscar Liang о предотвращении и диагностике технических проблем квадрокоптера.
Системная диагностика не начинается с покупки новой детали. Сначала нужно точно описать симптом, разделить коптер на функциональные узлы и менять только одно условие за раз. Тогда отсутствие видео не превратится в бессмысленную замену FC, а дёргающийся мотор — в перепрошивку исправного ESC.
Сними пропеллеры, отсоедини аккумулятор и убери со стола проводящие обрезки. Первое включение после пайки или ремонта выполняй через исправный smoke stopper. Если компонент быстро нагревается, пахнет или дымит, немедленно отключи питание.

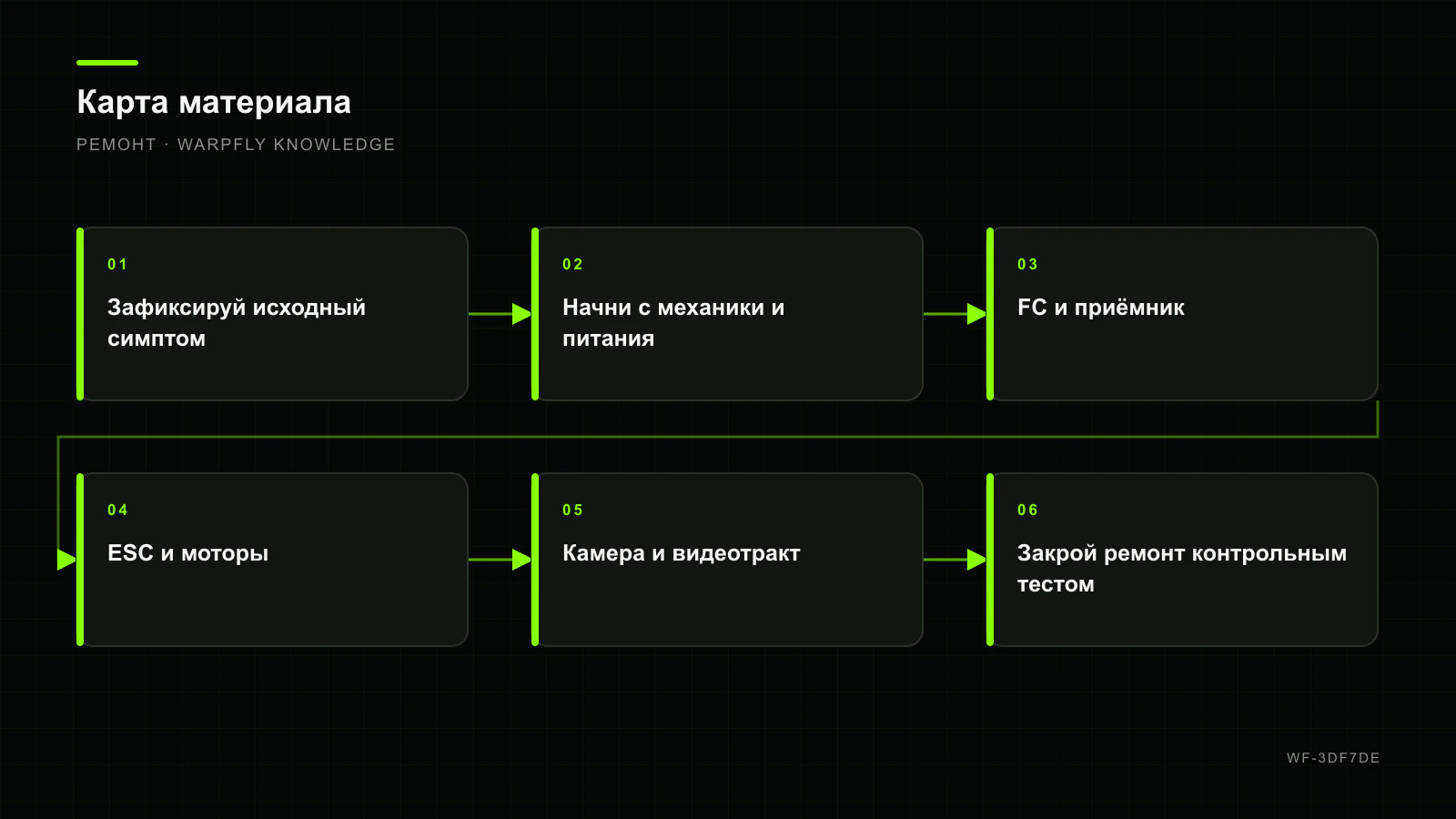

Зафиксируй исходный симптом
Запиши, что именно происходит и после какого события: падения, попадания влаги, обновления прошивки, замены приёмника или обычного подключения батареи. Отметь светодиоды, последовательность тонов ESC, изображение в очках, доступность USB и сообщения OSD. Фраза «дрон не работает» бесполезна; наблюдение «FC определяется по USB, но от LiPo не включается» уже отделяет цифровую часть от силового питания.
Сделай фотографии до разборки и подпиши измерения с указанием точек, режима мультиметра и способа питания. Это защищает от ошибки памяти: после перестановки проводов легко принять новое состояние за исходное. Запись также помогает увидеть, что проблема появилась только при подключении определённой периферии.
Не соединяй одновременно несколько подозрительных изменений. Верни известную рабочую конфигурацию кабеля, порта и настроек, если это безопасно. Сделай резервную копию Betaflight до экспериментов, когда FC ещё доступен.
Начни с механики и питания
- Осмотри раму, винты, моторные провода, антенны, разъёмы и обе стороны плат под увеличением.
- Проверь, нет ли припоя между площадками, надрезанной изоляции, повреждённого конденсатора или карбоновой пыли.
- На полностью обесточенной сборке измерь сопротивление между основными силовыми выводами. Почти нулевое устойчивое значение требует поиска короткого замыкания до подключения LiPo.
- После безопасного включения измерь входное напряжение и выходы регуляторов именно на контрольных площадках платы, сверяясь со схемой производителя.
USB способен питать процессор FC, но не обязательно приёмник, VTX и ESC. Поэтому работа Configurator от USB не доказывает исправность батарейной шины или бортового BEC. И наоборот, отсутствие USB-соединения может быть кабелем без линий данных, драйвером или повреждённым разъёмом, а не мёртвым процессором.
FC и приёмник
Если контроллер определяется, проверь в Betaflight 2025.12.5 модель на Setup, состояние датчиков, Ports и Receiver. Ошибка ориентации, назначение Serial RX не тому UART или несовпадение протокола могут выглядеть как аппаратная поломка. В CLI команда состояния помогает увидеть обнаруженные устройства и причины запрета arming, но не следует случайно менять параметры по чужому dump.
Приёмник диагностируют отдельно: стабильное питание, общий провод, правильные TX/RX или однопроводный вход, затем движение каналов в Receiver. Наличие светодиода связи ещё не гарантирует, что FC получает пакеты.
ESC и моторы
Последовательность стартовых тонов показывает, насколько далеко прошла инициализация ESC. Отсутствующая часть мелодии помогает отличить проблему силового питания от отсутствия управляющего сигнала, но конкретное значение сверяют с документацией ESC. В Motors tab работай только без пропеллеров, закрепив коптер. Проверь каждый выход на малой команде и сразу остановись при рывках, нагреве или необычном звуке.
Один неработающий угол локализуют перестановкой заведомо исправного мотора на подозрительный ESC-канал и наоборот. Меняют одну связь за раз и ведут запись результата. Так становится ясно, следует ли неисправность за мотором, остаётся на силовом канале или связана с сигналом FC.
Камера и видеотракт
Раздели отсутствие картинки на питание, видеосигнал и радиопередачу. Измерь питание камеры и VTX под нагрузкой, проверь общий провод и сигнальный маршрут. В аналоговой системе временное прямое соединение камеры с VTX помогает исключить OSD-тракт FC. В цифровой системе сверяют совместимость камеры, air unit, очков и прошивок по документации производителя. VTX нельзя надолго включать без подходящей антенны и охлаждения.
Закрой ремонт контрольным тестом
После найденной причины восстанови разгрузку проводов, изоляцию и крепёж, затем снова проверь короткое замыкание и выполни первое питание через smoke stopper. На стенде подтверди приёмник, видео, датчики и моторы без винтов. Только после этого установи пропеллеры и проведи короткий низкий тест в безопасном месте. Исправленная деталь считается результатом лишь тогда, когда исходный симптом воспроизводимо исчез, а соседние системы не получили новых отклонений.
