Оторванная площадка не всегда означает списанную плату. Для малоточной сигнальной линии часто можно найти ту же электрическую цепь на via, выводе компонента или соседнем разъёме и провести тонкую перемычку. Но ремонт силового входа, многослойной внутренней связи или неизвестной цепи нельзя выполнять догадкой: ошибка способна уничтожить FC и подключённые устройства.
Полностью отключи LiPo, USB и внешние источники. Работай с вытяжкой, под увеличением и исправным терморегулируемым инструментом. Если площадка относится к VBAT, силовой земле или регулятору питания, а схема платы недоступна, безопаснее заменить плату или передать её специалисту.

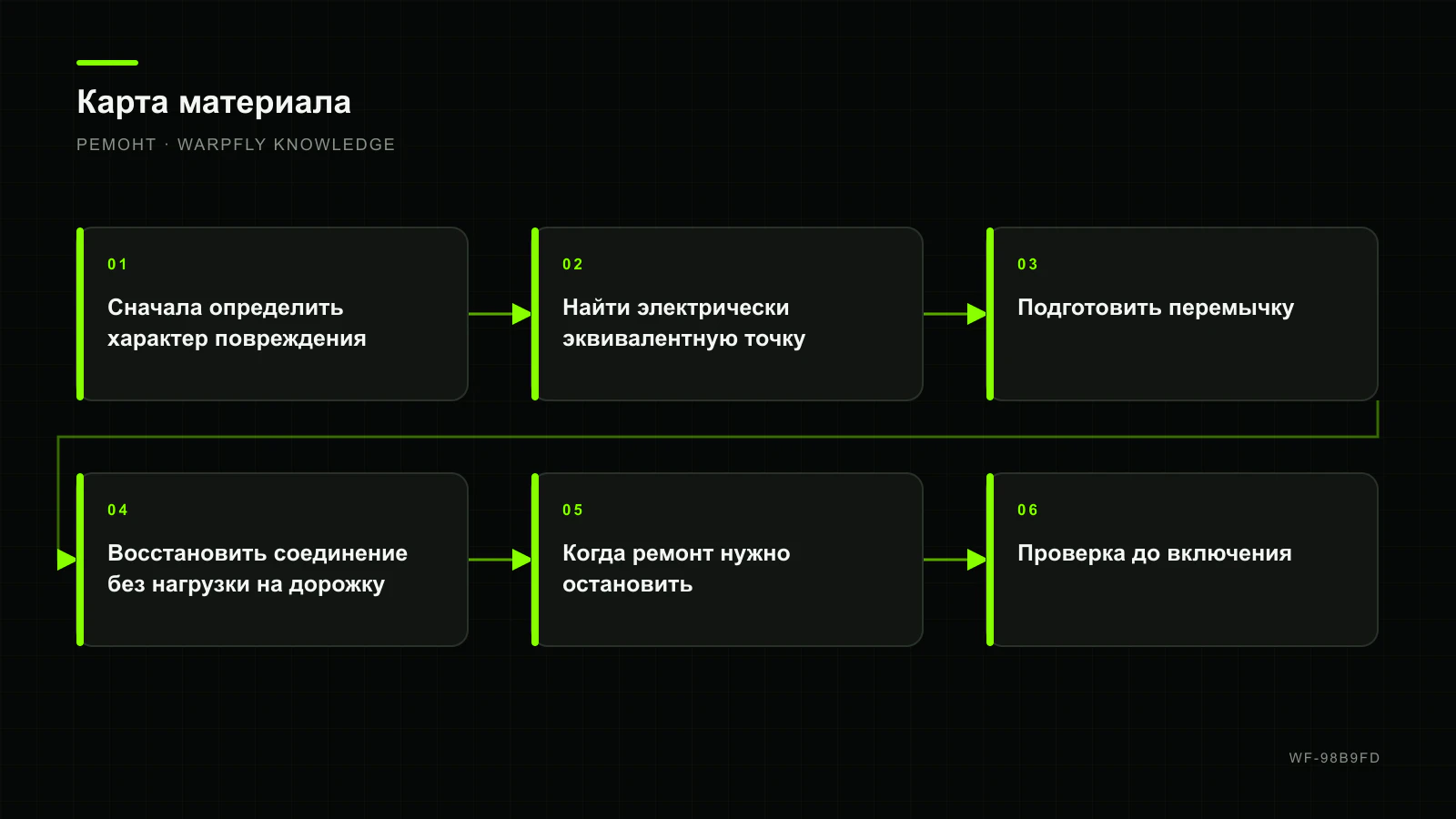

Сначала определить характер повреждения
Очисти место совместимым средством и осмотри его без механического воздействия. Площадка могла только отслоиться, полностью уйти вместе с дорожкой или вырвать часть стеклотекстолита. Проверь соседние компоненты, via и обратную сторону платы. Трещина, обугливание или повреждение нескольких слоёв меняют задачу: одной перемычкой их не исправить.
Запиши назначение контакта по официальной схеме или документации FC. Названия вроде TX2, RX2, LED, CAM и GND описывают разные типы цепей. Не выбирай точку только потому, что она визуально соединена дорожкой: плата может быть многослойной, а похожий вывод — принадлежать другому UART или напряжению.
Найти электрически эквивалентную точку
На обесточенной плате мультиметром в режиме прозвонки проверь предполагаемый маршрут между остатком дорожки, via и выводом компонента. Сравни результат со схемой. Сигнальную линию UART иногда можно перенести на доступную площадку того же сигнала или выполнить поддерживаемый resource remap, но программное переназначение не создаёт отсутствующую силовую цепь.
Если приходится открыть участок дорожки, снимай маску минимально и только в подтверждённом месте. Не скобли ножом рядом с мелкими компонентами без опоры: легко перерезать дорожку или замкнуть соседний слой. Открытая медь должна быть чистой и достаточно прочной, чтобы принять припой без дальнейшего отслаивания.
Подготовить перемычку
- Выбери тонкий изолированный провод, соответствующий току цепи. Сигнальная проволока не подходит для питания VTX или ESC.
- Сделай перемычку короткой, но оставь мягкую петлю для разгрузки.
- Заранее залуди концы минимальным количеством припоя.
- Зафиксируй плату и провод так, чтобы во время пайки они не двигались.
Используй подходящую температуру и короткий контакт, ориентируясь на припой и инструмент. Универсальная максимальная температура опасна: можно снять соседнюю площадку или перегреть компонент. Флюс применяют дозированно, а его остатки удаляют способом, совместимым с платой.
Восстановить соединение без нагрузки на дорожку
Сначала припаяй перемычку к устойчивой точке, затем к восстановленному участку. Не используй провод как механический рычаг. После электрической проверки закрепи его рядом каплей подходящего для электроники материала, оставив сам контакт видимым. Клей не должен быть единственным проводником и не должен затекать под кнопку, датчик или разъём.
Если исходный внешний провод был причиной отрыва, измени маршрут: добавь разгрузку на раме, мягкий изгиб и фиксацию до площадки. Возвращать тяжёлый кабель прямо на хрупкую перемычку нельзя.
Когда ремонт нужно остановить
Не продолжай, если не удаётся однозначно определить цепь, медь отслаивается дальше при лёгком касании или плата обуглена между слоями. Также плохими кандидатами для любительской перемычки являются основной токовый путь, высокочастотная линия неизвестной геометрии и площадка под корпусом BGA. Повторный нагрев в надежде «поймать контакт» расширяет повреждение. Зафиксируй наблюдения и выбери замену платы либо микроскопный ремонт у специалиста.
Проверка до включения
Под увеличением исключи перемычки припоя и отдельные жилы. Прозвони восстановленную цепь от конечной точки до конечной точки, затем проверь отсутствие короткого замыкания на соседние контакты и землю. Сравни сопротивление с аналогичной исправной цепью, если она есть.
Первое питание выполняй через smoke stopper без пропеллеров и без лишней периферии. Проверь нагрев, затем функцию линии: данные UART, видео или управление LED. Только после стабильного стендового теста подключай остальные устройства. Надёжный ремонт восстанавливает не только проводимость, но и механическую разгрузку, иначе площадка или следующая дорожка снова оторвётся при первом рывке.
Отметь перемычку на фотографии платы и в карточке сборки. При будущей диагностике это соединение следует проверять первым после сильного удара или разборки стека.
