Аналоговая картинка показывает неисправность характером помех, но один симптом имеет несколько причин. Полосы под газом могут идти от питания, плохой земли, повреждённого конденсатора или близкого силового провода. Полный чёрный экран может означать рабочий VTX без видеосигнала, а снег — отсутствие подходящей несущей. Диагностика идёт по цепочке «камера → OSD/FC → VTX → антенна → приёмник».

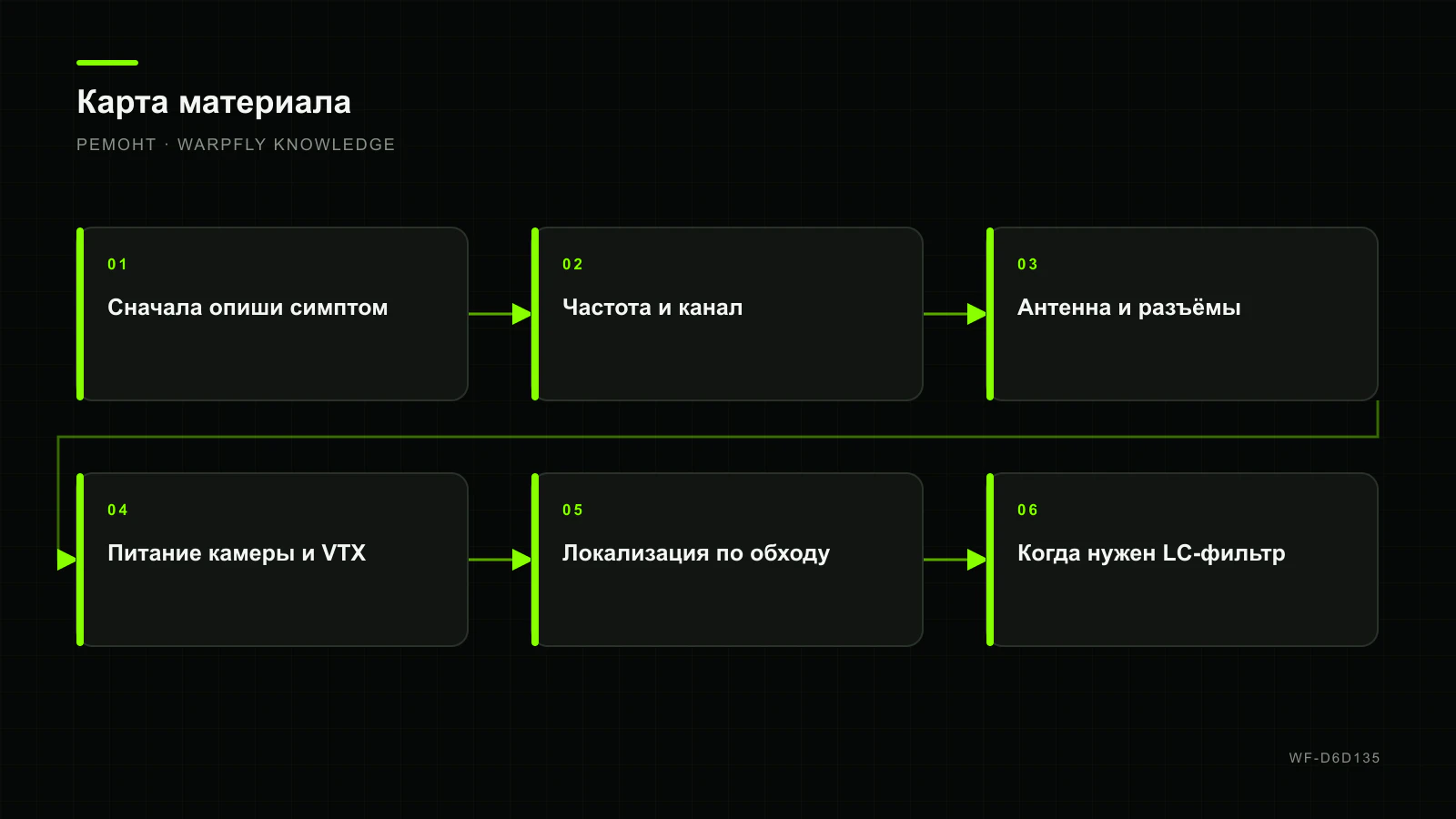

Сначала опиши симптом
- Снег или шум обычно означает, что приёмник не видит передатчик на выбранной частоте.
- Чёрный или однотонный экран может означать, что несущая есть, но VTX не получает видео от камеры.
- Картинка есть без OSD указывает на обход или проблему видеотракта через FC.
- Полосы усиливаются с газом связывают помеху с силовой частью и пульсациями.
- Изображение пропадает после краша заставляет сначала проверить разъёмы, антенну и оторванные площадки.
Частота и канал
Автопоиск способен остановиться на соседней частоте: рядом картинка выглядит нормальной, а в полёте быстро распадается. Сверь точную таблицу частот VTX и приёмника и установи один канал вручную. На групповом споте договорись о частотах до включения передатчика на полную мощность.
Pit Mode и минимальная мощность полезны на столе, но могут выглядеть как малая дальность. Убедись, что VTX действительно вышел из pit после арминга, а таблица VTX в Betaflight соответствует устройству.
Антенна и разъёмы
Не включай VTX без подходящей антенны. Проверь, что u.FL защёлкнут ровно, MMCX полностью вставлен, а SMA и RP-SMA имеют совместимые центральные контакты. Треснувший коаксиал может работать рядом и резко терять сигнал при движении.
Поляризация передающей и принимающей антенны должна совпадать. RHCP и LHCP подавляют друг друга; линейная и круговая пара теряет часть сигнала. Круговая антенна также имеет «мёртвую» зону вдоль своей оси, поэтому ориентация важна не меньше мощности.
Питание камеры и VTX
Измерь напряжение на устройстве под LiPo, а не только по USB. Камера и VTX могут питаться от разных BEC, но их видеосигналу нужна корректная общая земля. Не подключай чувствительную камеру к VBAT, если она не рассчитана на полный диапазон батареи.
Разведи силовые и видеопровода. Скрученная пара signal/ground, короткий путь и физическое расстояние от фаз моторов уменьшают наведённый шум. Конденсатор на входе ESC работает с выбросами всей системы; маленький локальный конденсатор у VTX решает другую часть задачи.
Локализация по обходу
- Подай камеру напрямую на VTX, минуя видеовход и выход FC.
- Если картинка очистилась, ищи проблему в OSD-тракте, земле или питании FC.
- Если симптом остался, замени только один элемент: тестовую камеру или VTX.
- Проверь систему на столе при низкой мощности и с обдувом передатчика.
- Затем кратко проверь реакцию на моторы без пропеллеров и только после этого — в полёте.
Когда нужен LC-фильтр
LC-фильтр подавляет пульсации на линии питания с помощью индуктивности и конденсатора. Он помогает, если доказано, что шум приходит по питанию и ток устройства находится в допустимом диапазоне фильтра. Он не исправит несовпадающий канал, сломанную антенну, плохой видеокабель или землю, проложенную большой петлёй.
Начни с исправной разводки, качественного входного конденсатора и подходящего BEC. Добавляй фильтр после измерений или перестановочного теста, а не как ритуальную деталь на любой сборке.
Проверка дальности
Перед первым полётом отойди с квадом на безопасное расстояние при минимальной мощности и оцени стабильность при разных ориентациях антенны. Не проверяй дальность включением максимальной мощности в помещении: отражения создают ложную картину и мешают другим системам.
Зафиксируй исходную конфигурацию: частоту, мощность, антенны, питание и расстояние проверки. После ремонта повтори тот же маршрут. Сравнимый тест быстрее выявит деградацию коаксиала или разъёма, чем субъективная оценка картинки в случайном месте.
Чистое аналоговое видео получается из согласованной цепочки. Самый мощный VTX не компенсирует плохую антенну, а фильтр не заменяет правильную землю. Меняй по одному условию и записывай результат — так помеха превращается из «магии» в конкретный узел.
После найденного исправления верни остальные тестовые замены по одной и подтверди настоящую первопричину.
