Дёргающийся мотор не доказывает неисправность мотора. Один и тот же симптом дают оборванная фаза, плохой паяный шов, повреждённый MOSFET ESC, неверный motor resource, слабый сигнал DShot или механически заклинивший колокол. Хорошая диагностика делит цепочку на три узла — мотор, силовой канал ESC и управляющий выход FC — и меняет только одну связь за раз.
Сначала прекрати опасный тест
Сними все пропеллеры и отключи LiPo перед осмотром или перепайкой. После ремонта силовой части первое питание подавай через smoke stopper.
Не удерживай дёргающийся мотор полным газом. Если фаза отсутствует, ESC многократно пытается запустить ротор и быстро нагревает ключи и обмотки. Немедленно отключай питание при запахе, локальном нагреве, дыме или непрерывном писке, которого раньше не было.

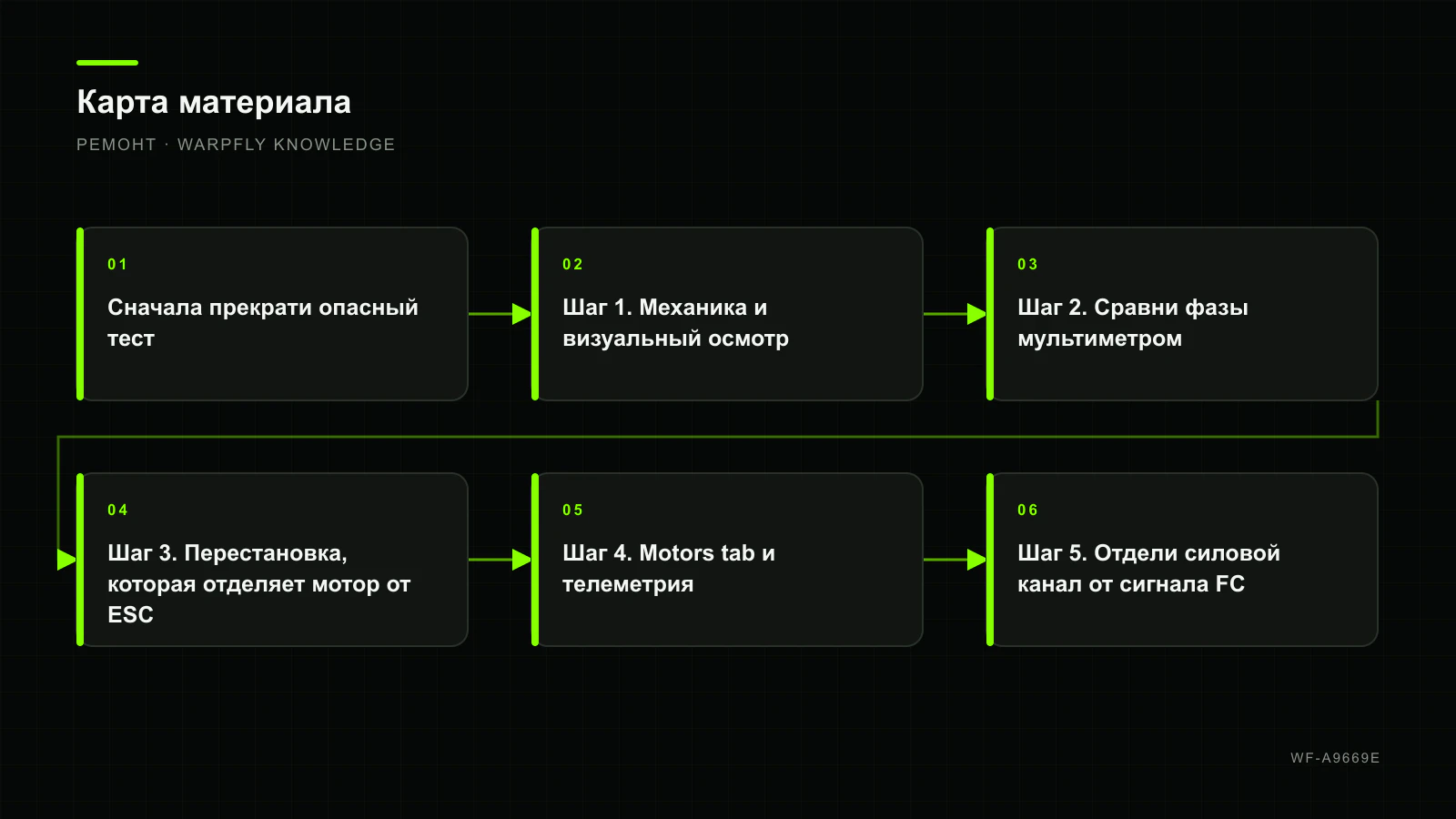

Шаг 1. Механика и визуальный осмотр
- Прокрути колокол рукой. Он должен двигаться без заедания и сильного бокового люфта.
- Проверь, не касается ли моторный винт обмотки и не вошёл ли в неё после замены луча.
- Осмотри три фазных провода, места выхода из статора и пэды ESC под увеличением.
- Ищи треснувший шов, волосок меди, оторванную площадку, карбоновую пыль и следы перегрева.
- Убедись, что моторный провод не перетёрт кромкой карбона.
Небольшие магнитные «ступени» при вращении исправного бесколлекторного мотора нормальны. Жёсткая точка, скрежет или касание колокола требуют механического ремонта до электрических тестов.
Шаг 2. Сравни фазы мультиметром
На полностью обесточенной сборке сравни сопротивление между каждой парой из трёх моторных проводов. Абсолютное значение очень мало и зависит от прибора, но три пары одного мотора должны вести себя похоже. Обрыв одной пары указывает на провод или обмотку. Связь любой фазы с рамой или колоколом недопустима.
Простой тест на короткое замыкание не выявляет межвитковое повреждение. Мотор может проходить мультиметр, но греться или терять синхронизацию под нагрузкой. Поэтому важны сравнение с исправным мотором и последующий короткий запуск.
Шаг 3. Перестановка, которая отделяет мотор от ESC
Самый ясный тест — временно подключить подозрительный мотор к заведомо исправному каналу ESC либо исправный мотор к подозрительному каналу. Делай это только при навыке пайки и фиксируй исходные провода.
- Если неисправность переехала вместе с мотором, виноваты мотор или его провода.
- Если тот же ESC-канал не запускает исправный мотор, проблема в ESC, сигнале FC или соединении между ними.
- Если после перепайки всё заработало, первоначальный шов мог быть причиной; всё равно осмотри площадку и разгрузи провод.
Не меняй одновременно мотор, прошивку и параметры ESC: положительный результат не покажет, что именно было неисправно.
Шаг 4. Motors tab и телеметрия
Подключи USB, затем LiPo при снятых пропеллерах и открой актуальный Motors tab Betaflight. Запускай каждый мотор отдельно минимальной командой. Сравни старт, звук и показания. Если включён bidirectional DShot, интерфейс показывает RPM и процент telemetry errors. При запитанном ESC исправная линия должна давать близкий к нулю уровень ошибок; устойчиво повышенное значение у одного канала указывает на сигнал, прошивку, проводку или сам ESC.
Сто процентов ошибок при одном USB и отключённом LiPo не являются диагнозом: ESC просто не запитан. После подключения батареи дождись полной инициализации.
Шаг 5. Отдели силовой канал от сигнала FC
Если исправный мотор не работает на одном ESC-канале, проверь целостность signal-провода от FC, разъём стека и землю. Сравни прозвонку с соседними каналами. Затем сверь motor resource и mixer с документацией платы. Ошибочный remap способен направить команду на другой пин, но случайный remap не лечит сгоревший выход.
Перенос сигнала на свободный проверенный выход допустим как диагностический шаг, если FC поддерживает этот ресурс. Если ESC-канал ожил, исходный выход FC или дорожка подозрительны. Если нет — проблема остаётся в ESC или его питании.
Когда заменить узел
Мотор меняют при повреждённой обмотке, касании фазы корпуса, сильном люфте, треснувшем магните или повторяемом перегреве. 4-in-1 ESC обычно меняют, если канал не коммутирует исправный мотор после подтверждения питания и сигнала, либо видны повреждённые MOSFET. Микроремонт силового регулятора требует оборудования и опыта: случайная перемычка может подать VBAT в FC.
После ремонта проверь все четыре мотора без пропеллеров, направление вращения, DShot errors и температуру. Затем выполни короткое висение и снова осмотри узел. Последовательные перестановки дают больше информации, чем десять случайных прошивок.
