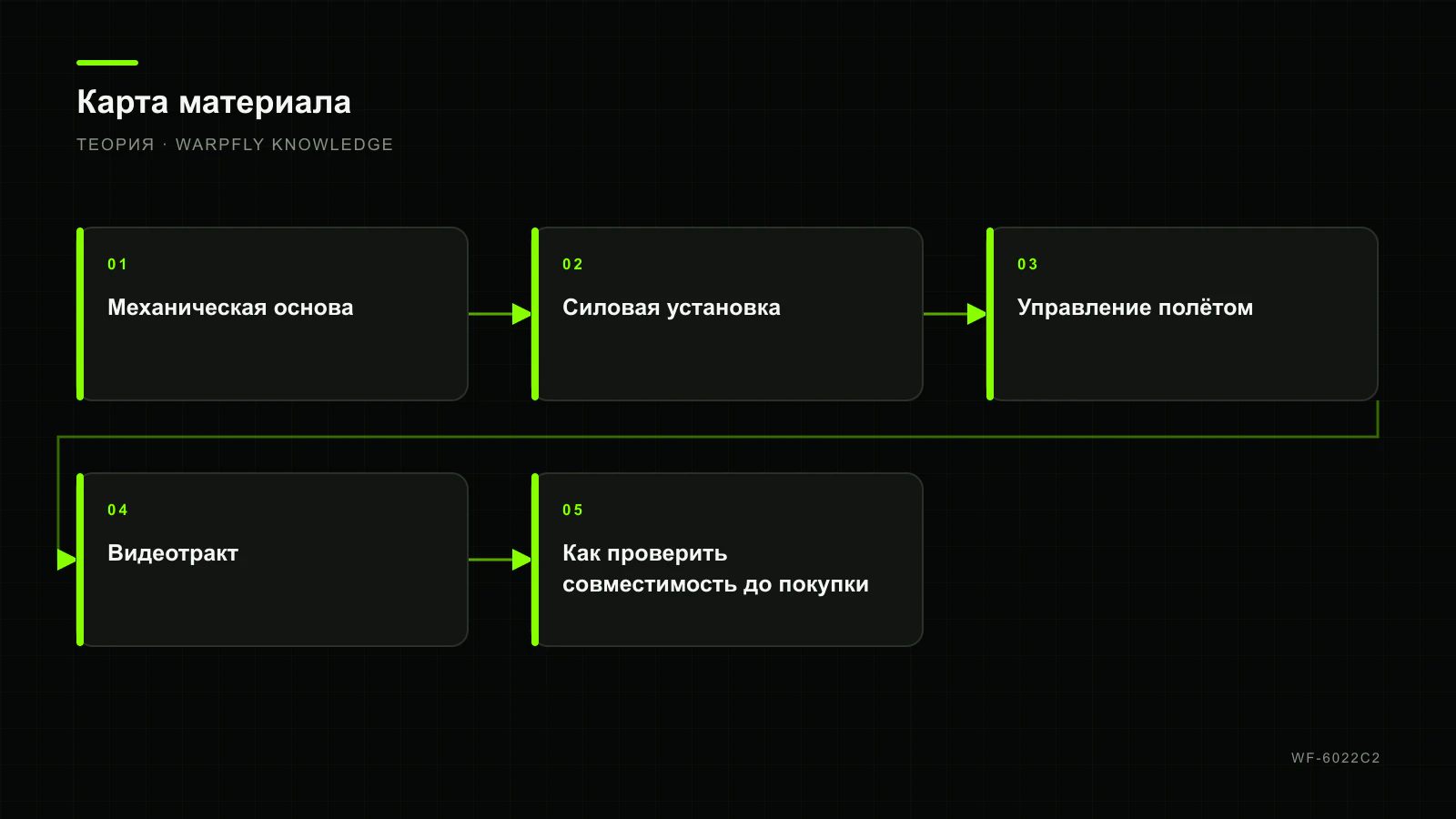

FPV-квад удобно делить не по отдельным платам, а по четырём системам: механика, силовая часть, управление и видео. Такая схема помогает искать неисправности и выбирать совместимые детали. Если смотреть на дрон как на случайный список компонентов, легко купить мощный мотор к неподходящему пропеллеру или запитать чувствительную камеру от шумной линии.
Механическая основа
Рама задаёт размер пропеллеров, монтажные отверстия, расположение аккумулятора и доступное место под электронику. Колёсная база в названии рамы не равна диаметру пропеллера, поэтому при подборе нужно смотреть документацию производителя. Важны не только масса и жёсткость, но и возможность отдельно заменить луч после краша.
Пропеллер преобразует крутящий момент мотора в тягу. Его диаметр, шаг, число лопастей и масса меняют нагрузку на мотор и ESC. Более агрессивный пропер может добавить тяги, но увеличить ток и нагрев. Поэтому силовую установку проверяют как связку «мотор — пропеллер — напряжение аккумулятора», а не по одной цифре KV.
Силовая установка
Бесколлекторные моторы вращают пропеллеры. Первые две пары цифр в типичной маркировке описывают размер статора, а KV показывает теоретическое число оборотов в минуту на один вольт без нагрузки. Одинаковый KV не делает два мотора одинаковыми: различаются магниты, зазор, масса колокола, подшипники и способность отводить тепло.
ESC получает команды от полётного контроллера и коммутирует фазы мотора. В современных сборках часто применяется плата 4-in-1, управляющая четырьмя моторами. Её выбирают по допустимому напряжению, реальному продолжительному току, кратковременному запасу, размеру и поддерживаемой прошивке. Цифра на наклейке без условий измерения не заменяет запас по току и охлаждение.
Аккумулятор определяет рабочее напряжение и доступную энергию. Число S обозначает количество последовательно соединённых ячеек, ёмкость — запас заряда, а допустимый ток зависит от конструкции батареи. Слишком тяжёлая банка делает квад инертным; слишком маленькая сильнее проседает под газом и быстрее нагревается.
Управление полётом
Полётный контроллер читает гироскоп, принимает команды пилота, вычисляет коррекции и отправляет их в ESC. На нём также находятся UART-порты для приёмника, GPS, управления видеопередатчиком и других устройств. Для реальной сборки количество свободных UART и удобство разводки часто важнее, чем самый мощный процессор.
Радиоприёмник передаёт полётнику команды и возвращает телеметрию на аппаратуру. UART-приёмники ExpressLRS используют протокол CRSF и полноценную пару RX/TX. Встроенный SPI-приёмник экономит массу и место, но сильнее зависит от версии прошивки полётного контроллера.
GPS, барометр и магнитометр не обязательны для обычного фристайла. GPS полезен для координат, скорости и GPS Rescue; барометр помогает оценивать высоту; компас нужен только в сценариях и прошивках, которые действительно его используют. Лишний датчик не делает квад безопаснее, если он плохо установлен или неверно настроен.
Видеотракт
В аналоговой системе FPV-камера формирует видеосигнал, полётник добавляет OSD, а VTX передаёт изображение на очки. В цифровой системе камера и воздушный модуль образуют собственную экосистему, а OSD обычно приходит по MSP. В обоих случаях важны чистое питание, охлаждение передатчика и надёжно закреплённая антенна.
Антенна должна соответствовать диапазону, разъёму и поляризации системы. VTX нельзя надолго включать без антенны: отражённая мощность нагревает выходной каскад. На столе мощный передатчик также нуждается в обдуве, потому что в полёте его охлаждает поток воздуха.
Как проверить совместимость до покупки
- Пропеллер физически помещается в раму и соответствует мотору.
- Мотор и ESC рассчитаны на напряжение выбранного аккумулятора.
- Стек совпадает с монтажным размером и помещается по высоте.
- У полётника хватает UART для приёмника, GPS и управления VTX.
- BEC выдаёт нужное напряжение и ток для камеры, VTX, GPS и приёмника.
- Очки совместимы с видеосистемой, а антенны — с её частотой и поляризацией.
- Коннекторы и распиновка шлейфа FC–ESC проверены по схемам обеих плат, а не по цвету проводов.
Хорошая сборка — не та, где каждая деталь максимального класса, а та, где все подсистемы согласованы и остаётся понятный запас по питанию, охлаждению и портам.
До заказа нарисуй простую блок-схему питания и сигналов: она заранее показывает занятые UART, напряжения BEC, точки общей земли и несовместимые разъёмы.
