Русская редакционная адаптация WARPfly на основе материала Oscar Liang о влагозащите электроники дрона.
Conformal coating — тонкое диэлектрическое покрытие, которое снижает воздействие влаги и загрязнений на печатную плату. Оно полезно при мокрой траве, снеге и конденсате, но не герметизирует разъёмы, камеры, микрофоны и аккумулятор. Правильная задача — повысить стойкость платы, сохранив охлаждение, обслуживание и электрический контакт там, где они нужны.
Работай только с полностью обесточенной платой в проветриваемом месте. До открытия состава прочитай актуальные TDS и SDS именно своего продукта: растворитель, допустимые материалы, время отверждения и средства защиты у разных покрытий различаются.

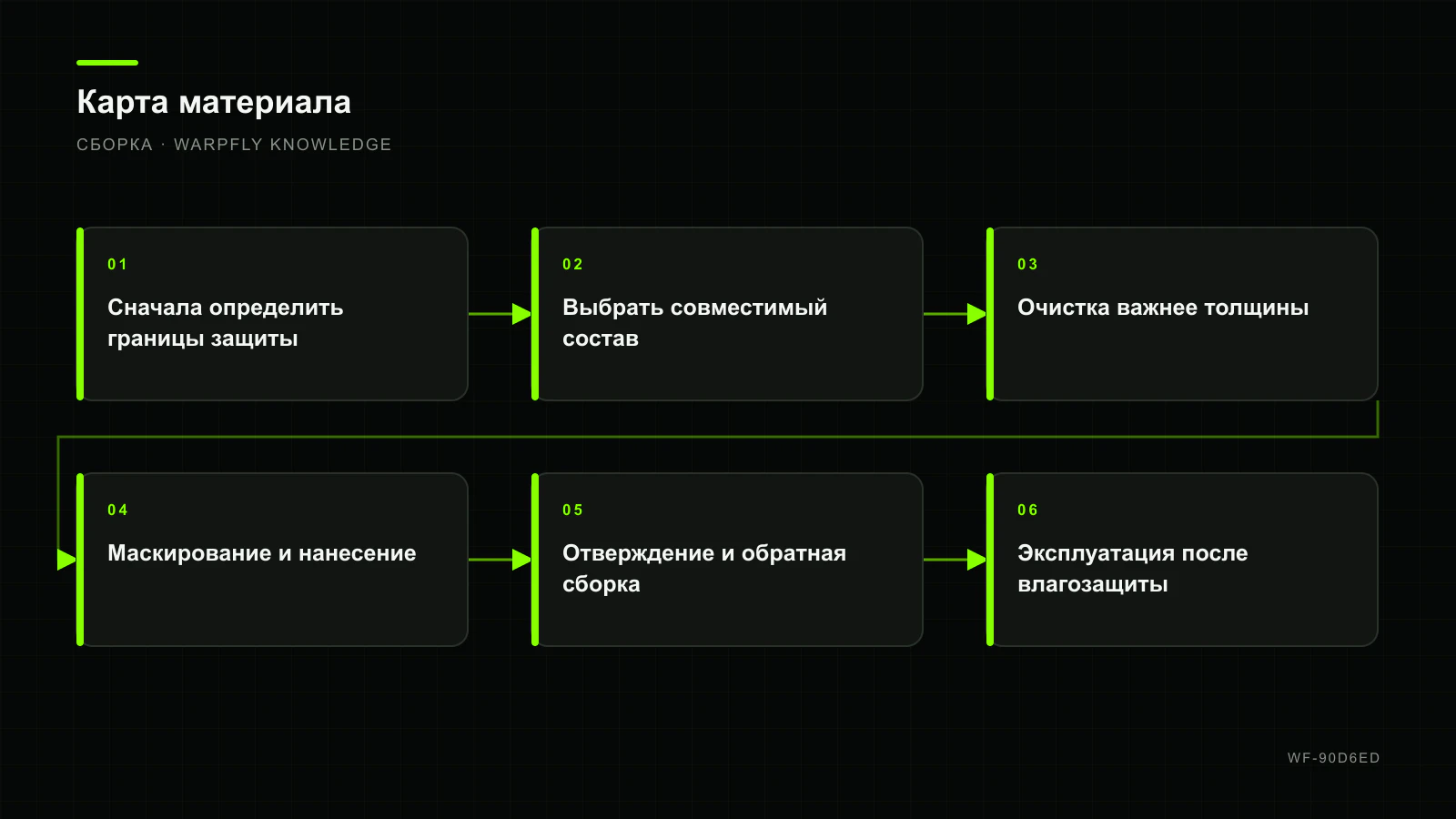

Сначала определить границы защиты
Не покрывай собранный стек целиком «на всякий случай». Составь список плат и открытых зон: FC, отдельный ESC, приёмник, GPS, VTX. Для каждой платы отметь места, которые должны остаться доступными. Чем точнее маскирование, тем меньше риск получить неработающий USB, плохой контакт или датчик, запечатанный внутри слоя лака.
Обычно защищают открытые дорожки, выводы компонентов и паяные соединения. Не допускают покрытие на:
- контакты USB, разъёмы шлейфов, кнопки и переключатели;
- площадки boot, пайки и программирования, которые понадобятся при ремонте;
- барометрические отверстия, микрофоны и другие датчики с доступом к среде;
- RF-разъёмы и контактные части антенн;
- радиаторы и поверхности, для которых производитель требует прямой теплоотвод.
Выбрать совместимый состав
Силиконовые, акриловые и уретановые покрытия различаются растворителем, эластичностью, температурным режимом и способом последующего ремонта. Название класса не гарантирует совместимость с TPU, прокладками, маркировкой платы или остатками флюса. Выбирай продукт, предназначенный для печатных плат, и сверяй TDS с фактическими материалами сборки. Для незнакомой поверхности сначала сделай пробу отдельно от дорогой электроники. Не разбавляй состав случайным растворителем: производитель указывает допустимый thinner и пропорции.
Очистка важнее толщины
Лак не нейтрализует флюс, соль и влагу, а запирает их под покрытием. До нанесения сними плату, удали пыль мягкой щёткой и очисти остатки совместимым с электроникой средством. Не замачивай компоненты, которые производитель запрещает промывать. Плата должна полностью высохнуть; внешне сухая поверхность ещё не гарантирует отсутствие растворителя под разъёмами.
Осмотри пайку под увеличением. Трещины, перемычки и надломленные провода исправляют до покрытия. Если нанести лак на сомнительный контакт, последующая диагностика станет сложнее, а нагрев паяльником загрязнит рабочую зону продуктами разложения покрытия.
Маскирование и нанесение
- Закрой чувствительные зоны подходящей лентой, заглушками или временно установленными ответными разъёмами.
- Зафиксируй плату так, чтобы она не касалась свежим слоем стола.
- Нанеси тонкий равномерный слой кистью, не создавая луж между выводами и под крупными компонентами.
- Осмотри плату под боковым светом. UV-индикатор используют только если он предусмотрен конкретным составом.
- После выдержки по TDS нанеси следующий слой, если это допускает производитель.
Толстая оболочка не обязательно защищает лучше. Она дольше отдаёт растворитель, мешает осмотру и может ухудшить теплообмен. На силовой части ESC особенно важно не заливать MOSFET и теплопередающие поверхности без подтверждения производителя платы и покрытия.
Отверждение и обратная сборка
«Не липнет к пальцу» и «полностью отверждено» — разные состояния. Выдержи плату столько, сколько указано в документации для температуры и толщины слоя. Не подключай батарею, пока сохраняется запах растворителя или мягкие участки. Затем сними маски, убедись, что края покрытия не заходят на контакты, и проверь разъёмы механически.
До установки измерь отсутствие короткого замыкания по силовым шинам. Первое питание выполняй через smoke stopper. Проверь USB, датчики, приёмник, видео и моторные выходы без пропеллеров. Если покрытие изменило показания барометра или компаса, не пытайся скрыть проблему калибровкой — сначала устрани неправильное нанесение.
Эксплуатация после влагозащиты
Покрытие не разрешает летать под дождём и не защищает LiPo, моторы или оптику. После контакта с водой коптер обесточивают, сушат и осматривают. Повреждённый крашами слой, открытая новая пайка и места ремонта требуют восстановления тем же совместимым материалом.
Хорошая влагозащита остаётся обслуживаемой: покрыты только нужные участки, датчики и контакты открыты, слой полностью отверждён, а результат подтверждён стендовым тестом. Именно такая аккуратность предотвращает скрытую коррозию, не превращая плату в неремонтируемый монолит.
