Провод в FPV-коптере одновременно передаёт ток, добавляет сопротивление, занимает место и испытывает постоянную вибрацию. Слишком тонкий кабель нагревается и создаёт падение напряжения; чрезмерно толстый усложняет сборку и добавляет вес. Правильный выбор начинается не с таблицы «AWG для каждого размера рамы», а с назначения линии, ожидаемого тока и её длины.
Почему используют многожильный силиконовый провод
Для коптера подходит гибкий многожильный медный провод в силиконовой изоляции. Множество тонких жил лучше переносит изгибы и вибрацию, а силикон не плавится от краткого касания паяльника так легко, как дешёвая пластиковая оболочка. Одножильный монтажный провод удобен в неподвижной электронике, но на летательном аппарате может надломиться рядом с пайкой.
Гибкость не отменяет механическую разгрузку. Силовой кабель фиксируют так, чтобы рывок аккумулятора при падении не передавался прямо на площадки ESC. Сигнальные провода не натягивают между платами и не прокладывают вплотную к острым кромкам углепластика.
Как читать AWG

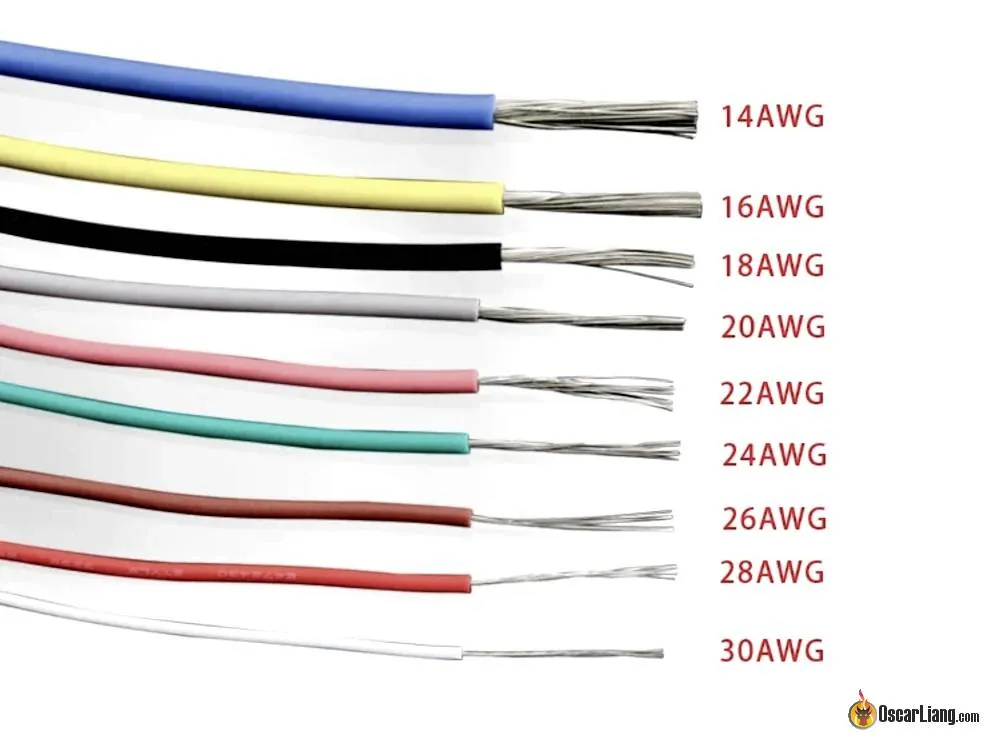

В шкале American Wire Gauge меньшее число означает более толстый провод. Поэтому 14 AWG массивнее 20 AWG, а 30 AWG заметно тоньше обоих. Одна только маркировка не гарантирует качество: фактическое количество меди, материал жил и толщина изоляции у недорогого кабеля могут отличаться. Для ответственной силовой линии полезно сравнивать провод с проверенным образцом и покупать у понятного поставщика.
Допустимый ток нельзя определить одной цифрой AWG без условий. Короткий провод на открытом воздухе, длинный жгут внутри корпуса и линия с краткими пиками работают по-разному. Чем больше длина и средний ток, тем выше потери и нагрев. На коптере важно также напряжение: одинаковое падение сильнее влияет на низковольтную линию питания камеры, чем на основную батарею.
Практические стартовые ориентиры
Для типичной силовой косы пятидюймового аппарата с XT60 часто используют 12–14 AWG. На менее мощных и дальнолётных сборках встречается 16 AWG, особенно когда ток умеренный. Для XT30 и небольших аппаратов распространены 18–20 AWG. Моторные провода обычно соответствуют заложенному производителем сечению; удлинять их более тонким кабелем без расчёта не стоит. Сигнальным линиям UART, управления ESC и телеметрии чаще достаточно 26–30 AWG.
Это отправная точка, а не универсальная норма. Тяжёлый аппарат с агрессивными моторами может потребовать более толстую силовую косу, даже если разъём выглядит привычно. И наоборот, избыточный 12 AWG на лёгком дальнолёте лишь усложнит пайку. Проверь расчётный и реальный ток, рекомендации ESC и аккумулятора, длину проводов и температуру после контролируемой нагрузки.
XT30, XT60 и другие разъёмы
Разъём выбирают по системе целиком. Он должен выдерживать ток, надёжно фиксироваться и совпадать с аккумуляторным парком. XT30 легче и подходит компактным сборкам с умеренным потреблением. XT60 тяжелее, но имеет больший контакт и типичен для мощных FPV-квадов. Переходник добавляет ещё две контактные пары и потенциальную точку отказа, поэтому постоянную сборку лучше оснащать одним стандартом.
При пайке силового разъёма вставь в него ответную половину: она помогает удержать контакты на месте, если пластик размягчится. Не допускай попадания припоя на рабочую поверхность контакта. Обязательно надень термоусадку до пайки и закрой каждый вывод отдельно. Полярность проверяй мультиметром, а не цветом корпуса или привычным направлением разъёма.
Маршрутизация проводов
- Силовые провода делай настолько короткими, насколько позволяет безопасное подключение аккумулятора.
- Не прижимай кабель стяжкой к острой кромке рамы без защиты.
- Разноси питание моторов и чувствительные сигнальные или видеолинии, когда компоновка позволяет.
- Скручивай пару питания камеры или видеопередатчика, чтобы уменьшить площадь контура.
- Оставляй небольшой запас для обслуживания, но не свободную петлю, способную попасть в пропеллер.
Как обнаружить неправильное сечение
После короткого контролируемого теста без пропеллеров и последующего первого полёта осмотри кабели и разъёмы. Выраженный нагрев, потемнение изоляции, запах, размягчённый корпус или заметное проседание напряжения под нагрузкой требуют остановки. Причиной может быть тонкий провод, плохая пайка, изношенный контакт либо ток выше расчётного.
Толстый провод не исправляет плохой контакт. Сопротивление холодной пайки или разболтанного разъёма способно создать локальный нагрев даже при достаточном сечении кабеля.
Хорошая проводка — это компромисс с измеримыми условиями: достаточно меди для ожидаемого тока, минимально разумная длина, гибкая изоляция, механическая защита и исправные контакты. Такой подход надёжнее, чем механически копировать AWG из чужой сборки с другими моторами и стилем полёта.
Статья подготовлена редакцией WARPfly как самостоятельная русская адаптация темы Oscar Liang. Примеры AWG служат стартовыми ориентирами и требуют проверки под конкретную силовую установку.
