Русская редакционная адаптация WARPfly на основе материала Oscar Liang о подготовке карбоновой рамы FPV-коптера.
Раму стоит подготовить до появления на ней электроники. На пустом каркасе легко увидеть расслоение, перекос и острые кромки, удалить карбоновую пыль и проверить длину крепежа. После монтажа стека те же операции рискуют занести проводящую пыль на платы или повредить уже проложенные провода.
Карбоновая пыль и обломки раздражают кожу и глаза, а также опасны рядом с открытой электроникой. Следуй требованиям инструмента и материала, используй подходящую защиту и местное удаление пыли. Не шлифуй собранный коптер и не сдувай пыль на рабочем месте сжатым воздухом.

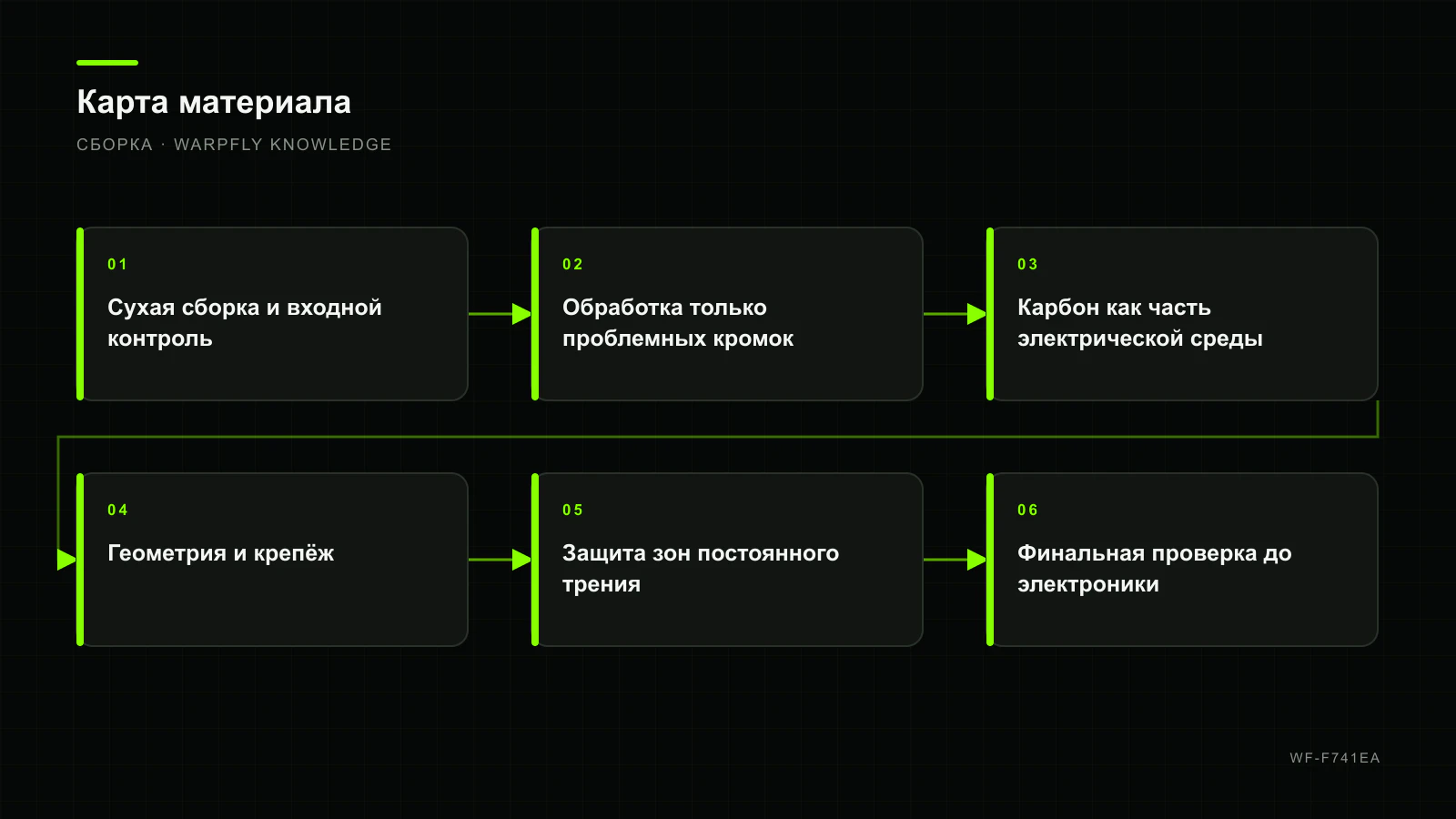

Сухая сборка и входной контроль
Разложи детали по схеме производителя и сверь толщину лучей, верхней и нижней пластин, распорок и крепежа. Осмотри каждую деталь под ярким боковым светом. Белёсые зоны, поднятые слои вокруг отверстия, трещины от края и заметная деформация — повод остановиться и запросить замену, а не маскировать дефект шлифованием.
Собери раму без фиксатора резьбы и без электроники. Болты должны входить свободно, а распорки — садиться без принудительного изгиба пластин. Поставь каркас на ровную поверхность и проверь, что лучи лежат в одной плоскости. Перекос, исчезающий только после сильной затяжки, указывает на неверную деталь, ориентацию или длину распорки.
Обработка только проблемных кромок
Цель — убрать режущий заусенец, а не сделать декоративную фаску по всей раме. Отметь места, где будет проходить аккумуляторный ремень, силовой кабель, антенна или провод мотора. Осторожно сгладь только острые участки мелким абразивом или подходящим ручным инструментом. Не увеличивай отверстия и не снимай заметную часть несущего слоя.
Обрабатывай деталь отдельно от плат. Пыль собирай у места работы, затем тщательно очисти поверхность влажным способом, допустимым для карбона, и полностью высуши. Не полагайся на цвет: мелкие частицы остаются на кромке и перчатках. Рабочую поверхность и инструмент также нужно очистить до возвращения электроники.
Карбон как часть электрической среды
Карбоновую раму следует считать проводящей. Открытая силовая площадка, повреждённая изоляция или длинный винт способны замкнуться через пластину. До монтажа наметь маршруты проводов так, чтобы они не лежали на острой кромке и не зажимались верхней пластиной. В местах контакта применяй втулку, мягкую опору или изоляционный слой, рассчитанный на температуру и трение.
- Не ставь FC или ESC непосредственно на карбон без штатных стоек.
- Проверь, что металлическая гайка, экранирующая крышка и USB-разъём не касаются рамы случайно.
- Подбери моторные винты по фактической толщине луча и основания мотора: они не должны доходить до обмоток.
- Оставь проводам небольшой запас на движение луча при ударе, но не петлю у пропеллера.
Геометрия и крепёж
Перед окончательной сборкой установи моторы без пропеллеров и проверь симметрию. Моторные площадки должны быть плоскими, а колокол — свободно вращаться. Слишком длинный винт может казаться затянутым, хотя уже давит на обмотку. Слишком короткий держится на нескольких витках и ослабнет от вибрации.
Фиксатор резьбы применяют только там, где он совместим с материалом и указан для металлической резьбовой пары. Он не исправляет сорванную резьбу и не должен попадать на пластик. Затягивай крепёж равномерно, без попытки выпрямить им дефектную пластину.
Защита зон постоянного трения
Осмотри не только неподвижную раму, но и возможное движение при краше. Аккумуляторный ремень натягивается о верхнюю пластину, луч изгибается рядом с моторным проводом, а пигтейл VTX раскачивается у задней кромки. В этих местах нужна гладкая геометрия и сменная защита, которую можно проверить после полёта. Толстая лента поверх острого заусенца лишь откладывает перетирание: сначала устраняют саму кромку, затем добавляют мягкий барьер.
Финальная проверка до электроники
Очисти раму ещё раз, проведи чистой светлой салфеткой по обработанным зонам и осмотри отверстия. Примерь стек, камеру, VTX, приёмник, антенны и аккумуляторный ремень без пайки. Убедись, что доступ к USB и кнопкам сохраняется, а верхняя пластина не давит на компоненты.
Подготовленная рама — это ровный каркас без расслоений и режущих кромок, с чистой поверхностью и заранее продуманной изоляцией. Такая работа сокращает риск короткого замыкания и перетёртых проводов намного эффективнее, чем попытка защитить уже собранный коптер дополнительными стяжками.
