Надёжность собранного FPV-коптера во многом определяется не ценой компонентов, а качеством нескольких десятков паяных соединений. Холодный шов способен пропустить наземную проверку и разомкнуться от вибрации, а случайная перемычка — сжечь электронику при первом подключении аккумулятора. Хорошая пайка получается не от длительного нагрева, а от правильной подготовки, достаточной теплопередачи и неподвижного охлаждения.
Что подготовить
- паяльную станцию с регулируемой температурой и исправным жалом;
- тонкое жало для сигнальных площадок и более массивное — для XT30, XT60 и питания ESC;
- припой известного состава, подходящий флюс и средство для очистки;
- термостойкий коврик, пинцет, держатель платы и защиту глаз;
- оплётку для удаления припоя, мультиметр и smoke stopper;
- недорогую тренировочную плату до работы с полётным контроллером.
Температура станции не является универсальной цифрой. На неё влияют состав припоя, калибровка станции, размер жала и теплоёмкость площадки. Слишком холодное жало заставляет долго греть плату, а чрезмерно горячее быстро выжигает флюс и повреждает текстолит. Начинай с рекомендации производителя припоя и меняй режим только по наблюдаемому результату.
Подготовь плату и провод
Сначала спланируй длину и маршрут каждого провода. Он должен доходить до площадки без натяжения, но не собираться в петлю рядом с гироскопом. Сними ровно столько изоляции, сколько зайдёт на контакт: лишняя оголённая часть повышает риск короткого замыкания. Скрути отдельные жилы, нанеси небольшое количество флюса и залуди провод.
Площадку также нужно залудить отдельно. Коснись её чистым лужёным жалом, прогрей металл и подай немного припоя в место контакта. Капля должна покрывать площадку, а не превращаться в высокий шар. Если припой избегает поверхности, сначала очисти её и добавь свежий флюс; увеличение времени нагрева редко решает загрязнение.
Закрой расположенные рядом компоненты термостойкой лентой, если работаешь с крупным проводом. Особенно легко задеть жалом мелкие резисторы и конденсаторы возле силовых площадок. Саму плату зафиксируй так, чтобы она не двигалась, когда провод начнёт пружинить.

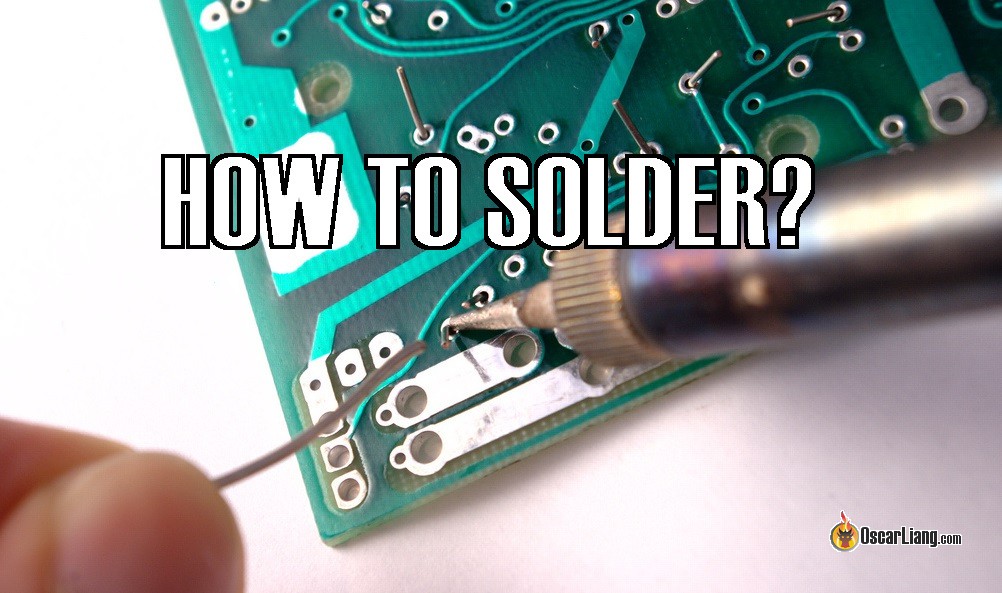

Как сформировать соединение
- Положи залуженный провод на залуженную площадку и удерживай без сильного давления.
- Приложи жало так, чтобы оно одновременно передавало тепло проводу и площадке.
- Дождись, когда обе порции припоя станут одной жидкой каплей. При необходимости добавь совсем немного свежего припоя.
- Убери жало, но не двигай провод до полного затвердевания соединения.
- После охлаждения слегка потяни провод и осмотри шов с разных сторон.

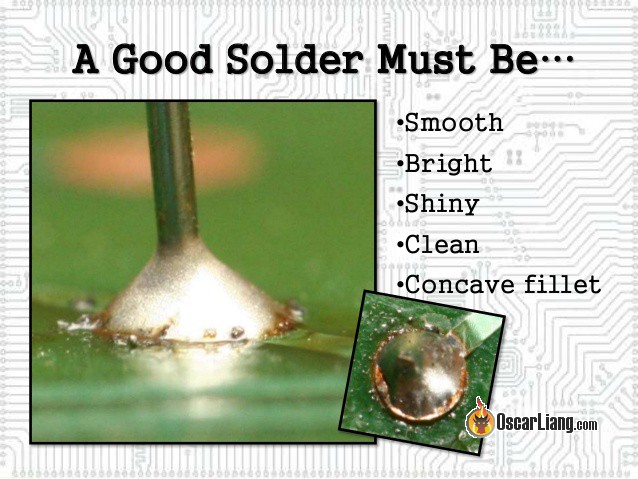

Припой должен растекаться по металлу и образовывать плавный переход. Матовая, зернистая поверхность, отчётливая граница между двумя каплями или провод, лежащий поверх застывшего припоя, указывают на недостаточный прогрев либо движение во время охлаждения. Такой шов лучше переделать сразу.
Сигнальные и силовые площадки требуют разного подхода
На UART, моторных сигналах и видеолинии важны точность и минимум припоя. Тонкое жало удобно подвести между компонентами, но даже здесь его рабочая грань должна передавать тепло, а не касаться площадки острым кончиком. Не тяни провод вертикально: уложи его вдоль платы и обеспечь механическую разгрузку.
Силовые провода от аккумулятора и моторные фазы отводят гораздо больше тепла. Для них нужен массивный наконечник, способный быстро прогреть соединение. Слабый паяльник или игольчатое жало вынуждают держать нагрев слишком долго, из-за чего площадка может отслоиться. Сначала потренируйся на отдельном разъёме и соблюдай полярность: красный провод не является достаточной проверкой, если кабель собирал другой человек.
Исправление ошибок
Перемычку не следует размазывать жалом между выводами. Добавь флюс и собери излишек чистым жалом или оплёткой. Если площадка перегрелась, остановись и дай плате остыть. Многократное хаотичное касание повышает риск окончательно оторвать медь.
После завершения очисти остатки флюса подходящим средством, если его производитель не указывает иное. Под увеличением проверь соседние контакты, волоски провода, полярность и капли припоя. Прозвони сопротивление между плюсом и минусом питания. Краткий заряд конденсаторов на мультиметре возможен, но устойчивое почти нулевое сопротивление требует поиска замыкания.
Первое включение
Пропеллеры должны быть сняты. Первое подключение нового или отремонтированного коптера выполняют через smoke stopper с ограничением тока.
Перед аккумулятором подключи плату по USB, если её схема это допускает, и проверь отсутствие аномального нагрева. Затем используй smoke stopper, наблюдая за индикаторами и запахом. Только после успешной проверки питания переходи к настройке моторов и периферии.
Качественная пайка выглядит спокойно: провод расположен без натяжения, припой полностью смочил обе поверхности, соседние площадки чисты, а соединение выдерживает лёгкую механическую проверку. Скорость приходит после тренировки; на дорогой плате важнее воспроизводимая техника, чем попытка закончить сборку одним вечером.
