Удачная 3D-печатная деталь для FPV начинается не с процента заполнения. Сначала определи её функцию: удерживать антенну, гасить удар, направлять провод, не давать аккумулятору смещаться или сохранять геометрию камеры. Один материал и одна ориентация не могут одинаково хорошо решать все эти задачи.

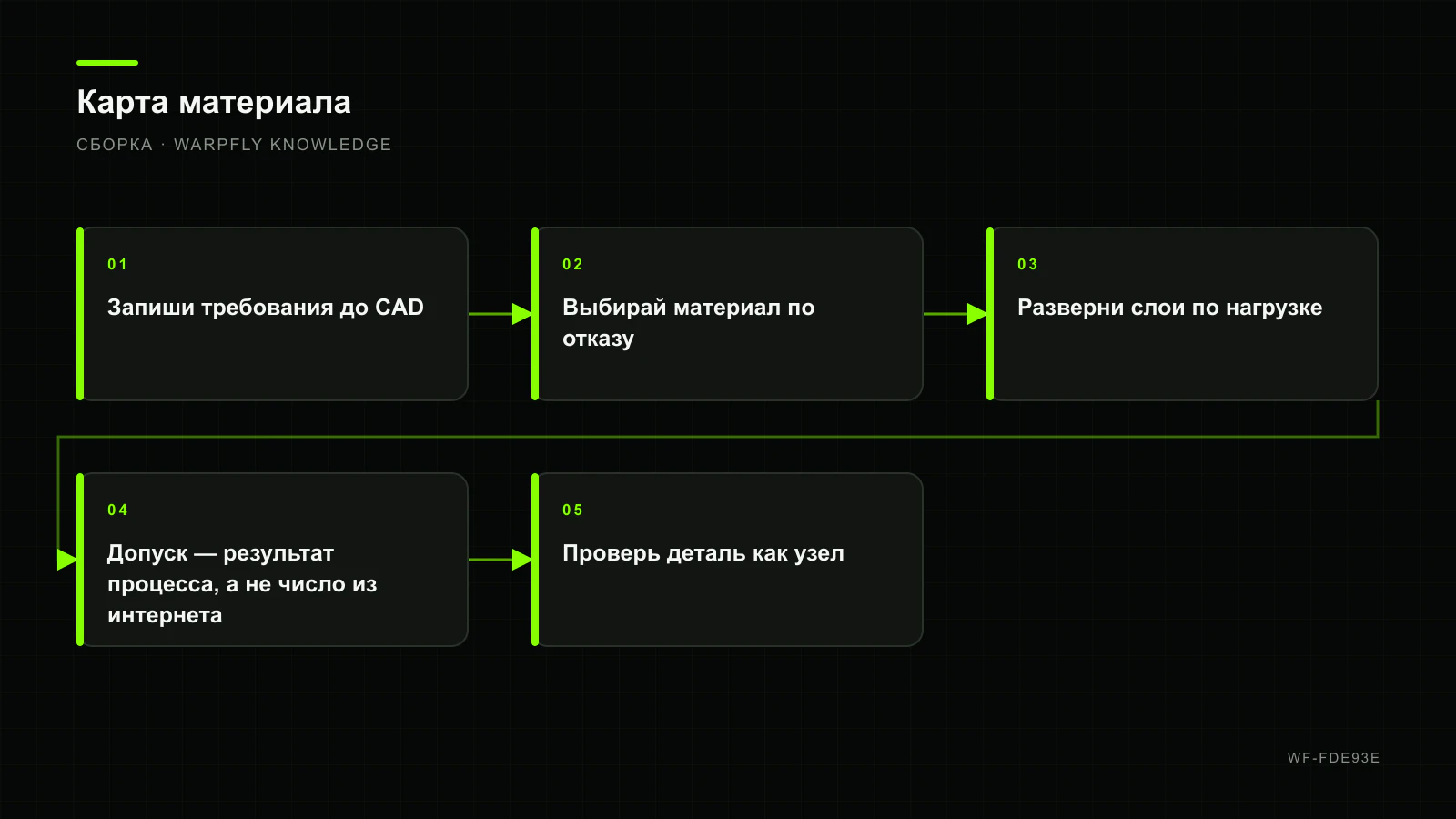

Запиши требования до CAD
- направление постоянной нагрузки и вероятного удара;
- температуру рядом с VTX, мотором или нагретой рамой;
- воздействие солнца, влаги, топлива и чистящих средств;
- нужную жёсткость, упругость и возможность замены в поле;
- контакт с карбоном, проводом, коаксиалом или LiPo.
Проверь массу детали в общем бюджете массы коптера. Защита, которая добавляет вес и переносит удар на более дорогой узел, не обязательно улучшает конструкцию.
Выбирай материал по отказу
Гибкий TPU подходит для бамперов, держателей антенн и деталей, которым нужно пережить деформацию. PETG удобен для многих жёстких кронштейнов и обычно проще технических пластиков. ASA полезен для наружных деталей благодаря стойкости к ультрафиолету и температуре, но Prusa отмечает склонность к короблению и необходимость контролируемой печати крупных деталей. Полиамид прочен и вязок, однако гигроскопичен: влажный материал меняет качество и размеры.
PLA хорош для быстрого макета и проверки геометрии, но не считай его автоматически пригодным рядом с горячим VTX или внутри автомобиля летом. Для композитов проверь требование к износостойкому соплу. Температуры печати и сушки бери из профиля и datasheet конкретного филамента, а не из названия семейства.
Разверни слои по нагрузке
FFF-деталь анизотропна: UltiMaker прямо указывает, что механические свойства зависят от направления, а растяжение поперёк слоёв обычно опаснее нагрузки вдоль напечатанных нитей. Разверни кронштейн так, чтобы удар не отрывал тонкий выступ по границе слоёв. Перенеси ушко, добавь скругление у основания или раздели модель на две детали, если ориентация одновременно требует прочности и плохих поддержек.
Количество периметров вокруг отверстия часто важнее красивого рисунка infill. Сделай достаточную толщину под шайбу и не затягивай винт прямо в мягкий пластик до его продавливания. Кромка рядом с карбоном не должна перетирать провод или антенну; правила прокладки и фиксации LiPo описаны в отдельном руководстве.
Допуск — результат процесса, а не число из интернета
Prusa предупреждает, что универсального зазора нет: влияют размер, ориентация, геометрия, калибровка, профиль и материал. Для подвижной пары 0,3 мм можно использовать только как стартовый образец, а не как гарантированный стандарт. Напечатай короткую гребёнку зазоров и ряд отверстий тем же материалом, соплом, высотой слоя и ориентацией, что у финальной детали.
Выбери посадку по измеренному образцу. Точное отверстие разумно оставить под последующую обработку; нижнюю кромку защитит небольшая фаска от эффекта «слоновьей ноги». Не масштабируй всю модель для компенсации одного отверстия: это меняет расстояния между крепежом и толщины стенок.
Проверь деталь как узел
- Сделай прототип без электроники и проверь сборку рукой.
- Установи шайбы, винты и стяжки с реальным моментом затяжки.
- Убедись, что тяги, пропеллеры и лучи проходят весь рабочий диапазон.
- Проверь проводку на перегиб и перетирание после нескольких деформаций.
- После короткого стендового прогона осмотри нагрев, трещины и смещение.
После первого краша сравни отказ с исходным требованием. Если деталь треснула по слоям — меняй ориентацию или геометрию; если размякла — материал или тепловой режим; если не собирается — калибровочный образец и посадку. Такой цикл даёт воспроизводимую FPV-деталь, а не случайно удачный print.
